吊顶通风对流器 AG060AN4DKH/EU

嵌入式嵌入式

概述

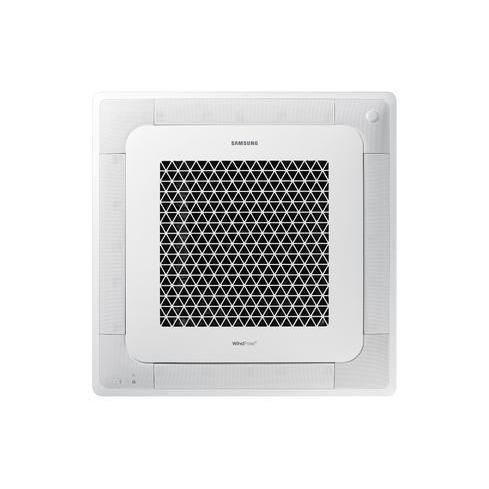

4向卡式内机 FCU WindFree™ 为嵌入式天花卡式机，适用于商业及住宅室内。设备提供逐步、无冷风的舒适调节，外观低调，适用于餐厅、办公室、商铺及居家空间。

主要特性

• WindFree™ 技术 — WindFree 4‑Way 900 x 900 卡式面板通过15,700个微孔导出气流，形成“静止空气”，实现渐进式冷却且无冷风直吹。
• 优化叶片 — 更大尺寸的84 mm叶片扩大冷气覆盖范围，改善空气循环，实现更均匀的温度分布。叶片可拆卸并可清洗，便于维护，维持稳定的气流品质。
• 自检功能 — 内置自检功能提供故障代码和LED指示，便于快速定位问题，缩短维修时间。

控制

• SmartThings 远程控制 — 通过 SmartThings 应用可远程开/关、选择模式、设定计划并监测能耗（需配套 Wi‑Fi 套件及兼容的 SmartThings 账户/应用）。
• SolarCell 遥控器（可选） — 可选 SolarCell 遥控器通过内置太阳能电池板充电（无需一次性电池），支持 USB‑C 快充、超大 OLED 显示屏并具备更佳的人体工学设计。

可用容量与电源
可用制冷容量：6.0 kW、7.2 kW、9.0 kW、10.0 kW。电源：单相（220–240 V，50/60 Hz）。

免责声明

• “静止空气”定义为气流速度低于0.15 m/s（无冷风直吹）。
• 比较测试参考基于先前型号的4‑Way Cassette。
• SmartThings 控制需配套 Wi‑Fi 套件及兼容的移动操作系统版本。

技术规格

• 类型：4 WAY CASSETTE S
• 型号系列：WindFree™ 4‑Way Cassette FCU
• 室内机（示例）：AG060AN4DKH/EU
• 制冷（额定）：6.0 kW（可选：6.0 / 7.2 / 9.0 / 10.0 kW）
• 制热（+7 °C）：7.3 kW（其他规格：7.3 / 8.5 / 10 / 10.7 kW）
• 尺寸（W x H x D）：947 x 281–365 x 947 mm（其他规格：840 x 204–246 x 840 mm）
• 净重（室内机）：21–25 kg（其他规格：15.5–18 kg）
• 电源：1、220~240 V、50/60 Hz
• 输入功率：制冷 0.050 kW；制热 0.050 kW
• 输入电流：制冷 0.37 A；制热 0.37 A
• 风扇类型：Turbo Fan；电机功率：65.0 W
• 空气流量（制冷）：18.9 / 16.5 / 13.6 CMM
• 气流定向能力：360°
• 叶片角度：根据型号约为34–87°
• 颜色：黑 & 白（部分型号：白）
• WindFree：是
• 人体感应器：可选
• SmartThings 兼容性：可选（需 Wi‑Fi 套件）
• PM1.0 滤网：可选
• 水侧换热器 — 流量（制冷/制热）：17.5 LPM / 21.1 LPM
• 水侧换热器 — 压降：制冷 27.0 kPa；制热 37.3 kPa
• 管路连接：液管 Ø 20A mm (PF 3/4" )；气管 Ø 20A mm (PF 3/4" )；排水 VP25 (OD 32, ID 25) mm
• 现场布线：电源线 1.5–2.5 mm²；传输电缆 0.75–1.50 mm²
• 声压级（高/中/低）：37 / 33 / 30 dB(A)
• 声功率级：56.0 dB(A)
