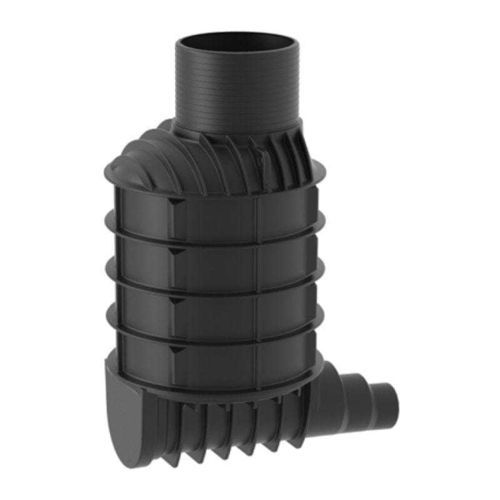

PE下水道检视口 7600069730

概述
针对可靠的下水道基础设施，提供紧凑、密封且便于安装的解决方案。

一般说明
检查井采用旋转成型聚乙烯（PE）制造。可用直径：DN400、DN600、DN800 和 DN1000。标准高度可达5 m；DN1000 在特定配置下可达6 m。具有使用寿命长、永久防水、耐环境影响、重量轻、安装快捷等特性。典型壁厚：6–8 mm。提供多种底座配置以适配不同管型。

产品型号

• RoShaft DN1000 1/1（单进单出）
• RoShaft DN1000 3/1（三进一出；常见进管角度：120°、180°、240°）
• 根据工程和管材不同提供多种连接管径：Ø160、Ø200、Ø250、Ø315、Ø400、Ø500、Ø630、Ø800、Ø1000

检查井 DN1000 1/1 — 说明
DN1000 1/1 井体允许连接 Ø250、Ø315 或 Ø400 管路，用于污水或雨水。连接方式可采用进管密封和滑动联接，也可按工程要求采用肋管或其他类型管材连接。

技术参数与尺寸 DN1000 1/1

• 1250 mm — Ø250/315/400 — 代码: 7600069730
• 1500 mm — Ø250/315/400 — 代码: 7600069580
• 1750 mm — Ø250/315/400 — 代码: 7600069590
• 2000 mm — Ø250/315/400 — 代码: 7600069600
• 2250 mm — Ø250/315/400 — 代码: 7600069610
• 2500 mm — Ø250/315/400 — 代码: 7600069620
• 2750 mm — Ø250/315/400 — 代码: 7600069630
• 3000 mm — Ø250/315/400 — 代码: 7600069640
• 3250 mm — Ø250/315/400 — 代码: 7600069760
• 3500 mm — Ø250/315/400 — 代码: 7600069740
• 3750 mm — Ø250/315/400 — 代码: 7600069770
• 4000 mm — Ø250/315/400 — 代码: 7600069750
• 4250 mm — Ø250/315/400 — 代码: 7600069780
• 4500 mm — Ø250/315/400 — 代码: 7600069920
• 4750 mm — Ø250/315/400 — 代码: 7600069790
• 5000 mm — Ø250/315/400 — 代码: 7600069800
• 5250 mm — Ø250/315/400 — 代码: 7600069970
• 5500 mm — Ø250/315/400 — 代码: 7600069980
• 5750 mm — Ø250/315/400 — 代码: 7600069990
• 6000 mm — Ø250/315/400 — 代码: 7600070000

技术参数与尺寸 DN1000 3/1

• 1250 mm — Ø250/315/400 — 代码: 760002100
• 1500 mm — Ø250/315/400 — 代码: 760002101
• 1750 mm — Ø250/315/400 — 代码: 760002102
• 2000 mm — Ø250/315/400 — 代码: 760002103
• 2250 mm — Ø250/315/400 — 代码: 760002104
• 2500 mm — Ø250/315/400 — 代码: 760002105
• 2750 mm — Ø250/315/400 — 代码: 760002106
• 3000 mm — Ø250/315/400 — 代码: 760002107
• 3250 mm — Ø250/315/400 — 代码: 760002108
• 3500 mm — Ø250/315/400 — 代码: 760002109
• 3750 mm — Ø250/315/400 — 代码: 7600021100
• 4000 mm — Ø250/315/400 — 代码: 7600021110
• 4250 mm — Ø250/315/400 — 代码: 7600021120
• 4500 mm — Ø250/315/400 — 代码: 7600021130
• 4750 mm — Ø250/315/400 — 代码: 7600021140
• 5000 mm — Ø250/315/400 — 代码: 7600021150
• 5250 mm — Ø250/315/400 — 代码: 7600021160
• 5500 mm — Ø250/315/400 — 代码: 7600021170
• 5750 mm — Ø250/315/400 — 代码: 7600021180
• 6000 mm — Ø250/315/400 — 代码: 7600021190

DN1000 1/1 — 大口径连接示例

• 1250 mm — Ø500/600 — 代码: 7600058410
• 1500 mm — Ø500/600 — 代码: 7600058230
• 1750 mm — Ø500/600 — 代码: 7600058240
• 2000 mm — Ø500/600 — 代码: 7600058250
• 2250 mm — Ø500/600 — 代码: 7600058260
• 2500 mm — Ø500/600 — 代码: 7600058270
• 2750 mm — Ø500/600 — 代码: 7600058280
• 3000 mm — Ø500/600 — 代码: 7600058290
• 3250 mm — Ø500/600 — 代码: 7600058300
• 3500 mm — Ø500/600 — 代码: 7600058310
• 3750 mm — Ø500/600 — 代码: 7600058320
• 4000 mm — Ø500/600 — 代码: 7600058330
• 4250 mm — Ø500/600 — 代码: 7600058340
• 4500 mm — Ø500/600 — 代码: 7600058350
• 4750 mm — Ø500/600 — 代码: 7600058360
• 5000 mm — Ø500/600 — 代码: 7600058370
• 5250 mm — Ø500/600 — 代码: 7600058420
• 5500 mm — Ø500/600 — 代码: 7600058430
• 5750 mm — Ø500/600 — 代码: 7600058440
• 6000 mm — Ø500/600 — 代码: 7600058450

DN1000 1/1 — Ø800/1000 连接示例

• 2000 mm — Ø800/1000 — 代码: 7600058120
• 2250 mm — Ø800/1000 — 代码: 7600058130
• 2500 mm — Ø800/1000 — 代码: 7600058140
• 2750 mm — Ø800/1000 — 代码: 7600058090
• 3000 mm — Ø800/1000 — 代码: 7600058160
• 3250 mm — Ø800/1000 — 代码: 7600058170
• 3500 mm — Ø800/1000 — 代码: 7600058180
• 3750 mm — Ø800/1000 — 代码: 7600058190
• 4000 mm — Ø800/1000 — 代码: 7600058100
• 4250 mm — Ø800/1000 — 代码: 7600056000
• 4500 mm — Ø800/1000 — 代码: 7600056010
• 4750 mm — Ø800/1000 — 代码: 7600056020
• 5000 mm — Ø800/1000 — 代码: 7600056030
• 5250 mm — Ø800/1000 — 代码: 7600056040
• 5500 mm — Ø800/1000 — 代码: 7600056050
• 5750 mm — Ø800/1000 — 代码: 7600056060
• 6000 mm — Ø800/1000 — 代码: 7600056070

连接选项与配件

• PVC 管连接（多种 Ø 可选）
• 进管密封连接
• 滑动联接（KG 套筒 / slide coupler）用于安全的出管连接
• PE 熔接管连接与 PE‑to‑PVC 联接器
• 波纹/肋管适配器（适配器法兰）
• 部分 1/1 和 3/1 型号集成 DN160 与 DN200 连接管
• 部分 DN1000 井体可配备集成内部阶梯以便进入

标准
符合 DIN EN 13598-2:2009（关于耐久性、密封性及承载能力的要求）。

技术特性 / 规格

• 材料：聚乙烯（PE），旋转成型
• 可用直径：DN400、DN600、DN800、DN1000
• DN1000 可选高度：1250 mm 至 6000 mm（视配置而定）
• 壁厚（典型）：6–8 mm
• 旋转成型一体化防水结构
• 抗环境影响，设计寿命长
• 连接选项：进管密封、滑动联接、PE 熔接连接、PVC 联接器、波纹管适配器法兰
• 支持的进/出口直径：Ø160、Ø200、Ø250、Ø315、Ø400、Ø500、Ø630、Ø800、Ø1000（视型号而定）
• 符合标准：DIN EN 13598-2:2009
• 典型用途：用于污水与雨水的检查井；用于复杂汇流的多进口（3/1）配置
