PE下水道检视口 7600070010

产品概述

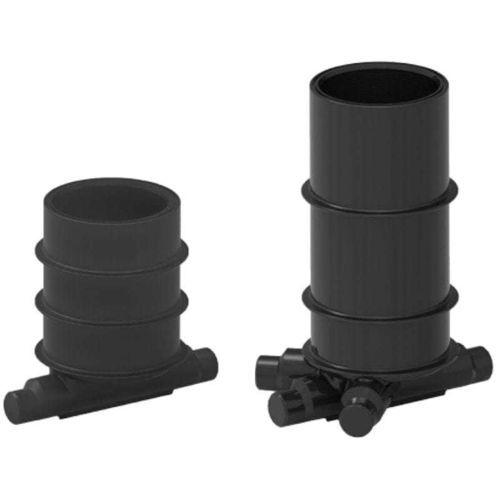

旋转成型聚乙烯（PE）污水检查井，适用于 DN600 的安装开口。可选预成型底座 1/1（直通）和 3/1（三通）结构。底座带有为常用 PVC/KG 和波纹管连接预留的套口，便于现场接合。

主要特性

• 材料：聚乙烯（PE）
• 生产工艺：旋转成型（整体成型）
• 防水性：整体成型实现长期密封无渗漏
• 结构轻便，便于运输和快速安装
• 典型壁厚：6–8 mm
• 底座多种变体以适应不同管路连接布置
• 标准：DIN EN 13598-2:2009（耐久性、气密性、承载能力）

连接选项 / 进出口

• 为下列管径连接预留：DN160、DN200 和 DN250（视底座变体而定）
• 为 DN160 和 DN200 KG 管准备套口；也可通过预留开口实现其他 PVC/KG 和波纹管连接

变体

• 1/1 底座 — 直通预成型渠道
• 3/1 底座 — 适用于多管接入的预成型底座（三通）

技术参数与尺寸 — 变体 1/1
井深 [H] | 连接管 | 代码 1/1 | 代码 3/1 | 图纸 (PDF)
1000 mm | Ø160/200 | 7600070010 | 7600069680 | 图纸可用
1250 mm | Ø160/200 | 7600070020 | 7600069650 | 图纸可用
1500 mm | Ø160/200 | 7600070030 | 7600069660 | 图纸可用
1750 mm | Ø160/200 | 7600070040 | 7600069670 | 图纸可用
2000 mm | Ø160/200 | 7600070050 | 7600069810 | 图纸可用
2250 mm | Ø160/200 | 7600070060 | 7600069820 | 图纸可用
2500 mm | Ø160/200 | 7600070070 | 7600069830 | 图纸可用
2750 mm | Ø160/200 | 7600070080 | 7600069840 | 图纸可用
3000 mm | Ø160/200 | 7600070090 | 7600069850 | 图纸可用

技术参数与尺寸 — 变体 3/1
井深 [H] | 连接管（选项 A） | 代码（A） | 连接管（选项 B） | 代码（B）
1000 mm | Ø160/200/250 | 7600057000 | Ø160/200/250/315 | 7600805010
1250 mm | Ø160/200/250 | 7600057030 | Ø160/200/250/315 | 7600805020
1500 mm | Ø160/200/250 | 7600057010 | Ø160/200/250/315 | 7600805030
1750 mm | Ø160/200/250 | 7600057020 | Ø160/200/250/315 | 7600805040
2000 mm | Ø160/200/250 | 7600059220 | Ø160/200/250/315 | 7600805050
2250 mm | Ø160/200/250 | 7600059230 | Ø160/200/250/315 | 7600805060
2500 mm | Ø160/200/250 | 7600059240 | Ø160/200/250/315 | 7600805070
2750 mm | Ø160/200/250 | 7600059250 | Ø160/200/250/315 | 7600805080
3000 mm | Ø160/200/250 | 7600059260 | Ø160/200/250/315 | 7600805090

备注 / 其他信息

• 产品线内可提供最大至 5 m 的井深（列出的高度为可用选项）
• 预成型渠道版本（1/1 与 3/1）支持多种现场接管布置
• 设计考虑长期服役和对常见环境因素的耐受性

技术规范

• 系列：RoShaft
• 直径：DN600
• 材质：聚乙烯（PE）
• 生产方式：旋转成型（整体成型）
• 壁厚：6–8 mm
• 防水性：100%（整体成型）
• 标准：DIN EN 13598-2:2009
• 可用底座类型：1/1 与 3/1
• 可用井深：1000、1250、1500、1750、2000、2250、2500、2750、3000 mm（以及产品线内可达 5 m 的选项）
• 支持的进/出口管径：DN160、DN200、DN250（以及特定 3/1 配置下可达 DN315）
• 典型产品代码（示例）：7600070010、7600070020、7600070030、7600070040、7600070050、7600070060、7600070070、7600070080、7600070090（1/1 变体）；7600057000、7600057010、7600057020、7600057030、7600059220、7600059230、7600059240、7600059250、7600059260（3/1 变体）
