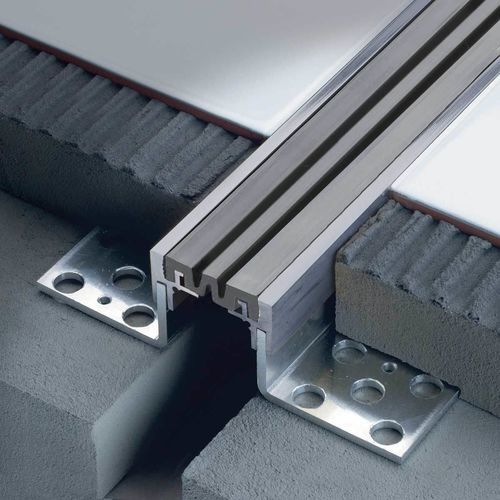

黄铜膨胀缝 Jointec GML

橡胶铝制树脂

产品说明

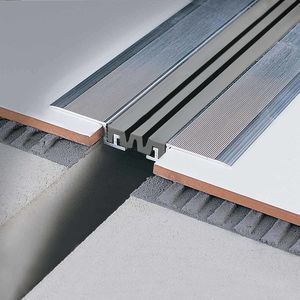

模块化结构型地面伸缩缝，露出模块可为黄铜、铝或不锈钢，安装于下部铝制模块上。适用于47 mm 缝隙；系统可吸收垂直、水平和横向位移。位移公差：水平 (+7 / -7) 和垂直 (+3 / -3)。用于承受大型或复合建筑的结构位移。应在同一建筑的半连接部分之间或不同跨之间的接缝处安装，该接缝在允许建筑沉降（周期性或永久性）导致的位移同时连接中间空隙。在由结构缝形成的模块内，应根据表面通行类型设置附加的分割缝格栅以进一步分割表面。

材料与表面处理

• 不锈钢 304 / 抛光 + Resinprene 填料
  型材宽度：50 mm 和 60 mm。铝制法兰配上部可见不锈钢模块。中央合成橡胶（Resinprene）填料连接两侧。模块化系统可适配不同高度，对大多数稀释化学品具有耐腐蚀性。可根据要求提供带肋或平滑填料版本。
  可用尺寸 / 货号 / 颜色（不锈钢 304 / 抛光）
  BxH (mm) | Art. | Color
  35 | GML 350 IL23 | Embossed Cement Grey
  50 | GML 500 IL23 | Embossed Cement Grey
  75 | GML 750 IL23 | Embossed Cement Grey
  35 | GML 350 IL51 | Black
  50 | GML 500 IL51 | Black
  75 | GML 750 IL51 | Black

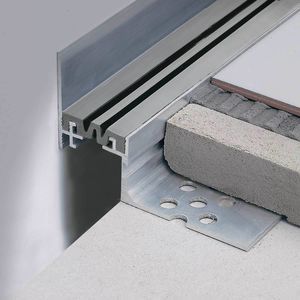

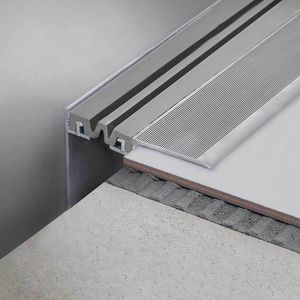

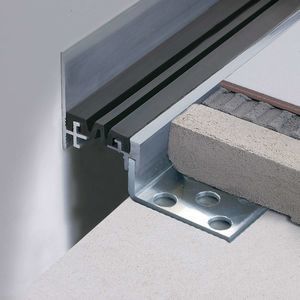

• 铝 / 自然色 + Resinprene 填料
  型材宽度：50 mm 和 60 mm。挤压铝型材，具有良好的化学和机械耐腐蚀性。橡胶填料宽度为 37 mm 和 47 mm，提供高弹性。模块化系统可适配不同高度。可根据要求提供带肋或平滑版本。
  可用尺寸 / 货号 / 颜色（铝 / 自然色）
  BxH (mm) | Art. | Color
  35 | GML 350 AN23 | Embossed Cement Grey
  50 | GML 500 AN23 | Embossed Cement Grey
  75 | GML 750 AN23 | Embossed Cement Grey
  35 | GML 350 AN51 | Black
  50 | GML 500 AN51 | Black
  75 | GML 750 AN51 | Black
• 黄铜 / 自然色 + Resinprene 填料
  型材宽度：50 mm 和 60 mm。下部法兰为铝制，上部为可见黄铜模块。中央合成橡胶填料保证高弹性。模块化系统可适配不同高度；适用于室内和室外。可根据要求提供带肋或平滑填料版本。
  可用尺寸 / 货号 / 颜色（黄铜 / 自然色）
  BxH (mm) | Art. | Color
  35 | GML 350 ON23 | Embossed Cement Grey
  50 | GML 500 ON23 | Embossed Cement Grey
  75 | GML 750 ON23 | Embossed Cement Grey
  35 | GML 350 ON51 | Black
  50 | GML 500 ON51 | Black
  75 | GML 750 ON51 | Black

下载
可提供 Jointec GM/GML 产品数据表（Datasheet）。

技术参数 / 规格

• 系列 / 型号：Jointec GML
• 功能：大型开口用结构型地面伸缩缝
• 位移吸收：垂直、水平和横向位移
• 膨胀高度：模块适用于 47 mm
• 位移公差：水平 (+7 / -7) 和垂直 (+3 / -3)
• 型材宽度：50 mm 和 60 mm（模块化系统可适配不同高度）
• 可见模块：黄铜、铝、不锈钢 AISI 304（视型号而定）
• 填料：中央合成橡胶（Resinprene）；可用宽度 37 mm 和 47 mm；带肋或平滑可选
• 耐性：对大多数稀释化学品具有高耐性；铝型提供良好化学与机械耐性；黄铜型适用于室内/室外
• 安装位置：安装于半连接部或不同跨之间的接缝；模块内应根据表面通行情况设置进一步分割
• 表面 / 颜色：Embossed Cement Grey、Black（视材料/表面而定）
• 技术资料：提供数据表和技术图纸
