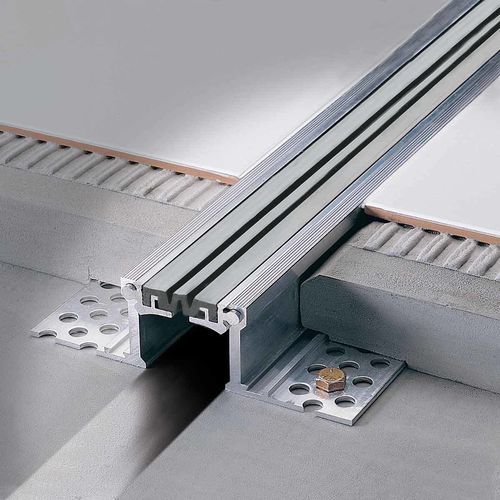

橡胶膨胀缝 JOINTEC GRL

合成橡胶用于楼板用于地面

产品概述
模块化结构伸缩缝，金属翼板与合成橡胶嵌件之间允许旋转运动。设计用于承受大型或复杂建筑的结构位移。安装于同一建筑半连接构件之间或不同跨间的间隙，可允许垂直、水平及横向位移，适用于周期性或持续性运动。在由结构缝形成的模块内，应根据表面通行类型布置附加的表面分割（分缝网格）。

JOINTEC GRL 的安装

• 将中央金属嵌件滑入两侧法兰。
• 在现场对齐并定位伸缩缝之前，将合成橡胶（Resinprene）嵌件卡入型材。
• 如有必要，用遮蔽胶带保护橡胶嵌件，避免铺装时被水泥污染。
• 用适当的锚固件将侧法兰固定到基材：每米7个锚固点（即每30 cm一个），两侧并行布置。
• 在侧法兰上铺设砂浆基层，然后按常规方式铺贴瓷砖或完成面层。

Jointec GRL-A（天然铝 + Resinprene 嵌件）
型材宽度 = 78 mm，可跨越56 mm的缝隙。挤压铝型材，对化学和机械应力及磨损具有良好抵抗力。47 mm 宽的 Resinprene 嵌件提供较高的弹性。户外应用建议使用黄铜型材（Jointec GM）。

可选材料与表面
B1xH (mm) — Art. — 颜色
20 — GRL 200 AN23 — 水泥灰（压纹）
50 — GRL 500 AN23 — 水泥灰（压纹）
70 — GRL 700 AN23 — 水泥灰（压纹）
20 — GRL 200 AN51 — 黑色
50 — GRL 500 AN51 — 黑色
70 — GRL 700 AN51 — 黑色

备注
适用于大型或复杂建筑的结构位移；允许金属翼板与合成橡胶嵌件之间的垂直、水平和横向运动及旋转。根据行人或车辆通行情况，模块内表面需进一步分割（设置分缝网格）。
