模块化停车系统 TECNOPARK

机械自动液压

概述

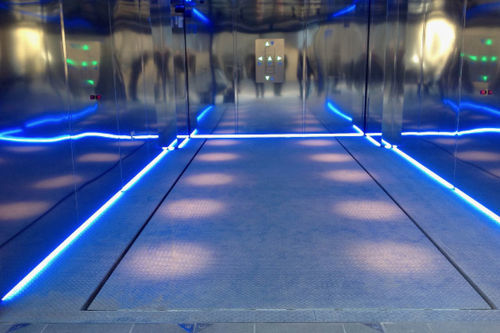

Tecnopark是一种高密度自动停车系统，旨在在庭院、旧车库和地下室等受限空间中最大化车辆存放。系统通过入口舱、可移动平台和内部传动机构实现车辆接收、尺寸检测和自动存储。

运行方式

• 驾驶员将车辆停放在入口舱的垫板上，并根据指示面板完成定位。
• 驾驶员离开后，系统通过激光扫描仪和光电保护装置验证车辆位置与尺寸，验证通过后将平台传送至指定车位。
• 系统通过横向和纵向的自动移动，将平台存入停车矩阵，无需人工搬运。

用户界面与安全

• 墙面安装指示面板以箭头指示停放位置；绿色箭头表示对位正确。
• 激光扫描仪与光电栅检测车辆尺寸与长度，如车辆超出平台范围则禁止移动。
• 入口舱可选装闭路电视（CCTV）以在移动前进行可视检查。
• 可选VCC安全系统及联锁装置，在检测到不安全条件时阻止移动。

传送系统与结构

• 每个车位由传送舱和平整的移动平台组成。
• 长边和短边配备传动链条；通过减速电机、齿轮和万向节传递动力，实现横向和纵向移动。
• 短边可上升或下降以触发横向或纵向传送序列。
• 位置传感器和磁性传感器确保平台精确就位于指定车库位。

耐久性与噪声控制

• 滚动链采用特氟龙护套进行声学隔离，平台区域覆盖硫化橡胶以减少噪音和磨损。
• 可在传送舱下安装减振垫，以将设备与建筑结构隔离，降低振动传播。
• 小齿轮装轴承安装，链条镀锌并经过处理以延长使用寿命。

传感与定位

• 平台配备多个定位传感器（含3个定位传感器）及磁性传感器用于最终锁定。
• 控制逻辑整合传感器输入，实现精确且可重复的停车停止与对位。

技术规格

• 产品类型：Tecnopark 高密度自动停车系统
• 主要部件：入口舱（带平台）、传送舱、可移动平台、传动链、减速电机、液压缸、小齿轮与齿条、减振垫、磁性传感器、激光扫描仪、指示面板、光电栅；可选项：CCTV、VCC
• 传动：齿轮—减速电机传动；电机组包含液压油箱以驱动升降（如适用）
• 噪音与保护：链条特氟龙保护、平台下方硫化橡胶保护、尼龙导轨以减少摩擦
• 定位：3个定位传感器 + 磁性传感器
• 耐久性：轴承安装的小齿轮、镀锌并处理过的链条、链条张紧器用于张力调节
