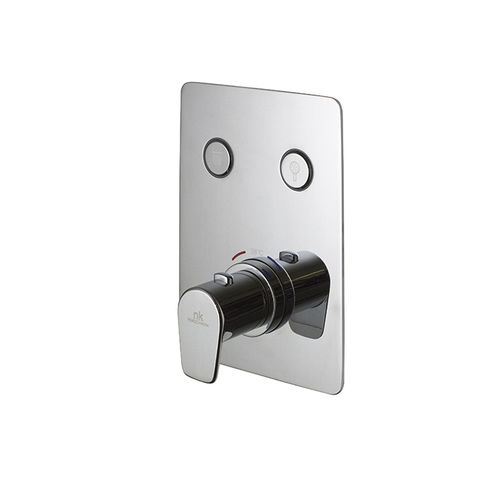

淋浴调温龙头 TOUCH & FEEL

壁挂恒温金属

产品描述
touch&feel 恒温嵌入式浴缸/淋浴混合阀为专业安装设计的双出口控制单元。包含恒温阀芯、装饰面板套件和 Smart box 本体。进水接口为 3/4"，出水接口为 1/2"。在 3 bar 时每个出口的流量约为 20 L/min；可同时组合多种功能。为手持花洒和雨淋功能预装装饰按键，并包含可互换的瀑布式按键。可与参考件 100243874、100243838、100284604、100243839 组合以打开底部附加出水口。

主要特性

• 恒温嵌入式浴缸/淋浴混合阀
• 2 个出水口
• 含恒温阀芯
• 进水接口：3/4"
• 出水接口：1/2"
• 含装饰面板套件及 Smart box 本体
• 3 bar 时流量：A = 20.3 L/min；B = 20 L/min
• 可同时组合多种功能
• 手持花洒和雨淋功能预装装饰按键
• 可互换的瀑布式装饰按键
• 38 ºC 安全限位
• 提供假体版本或显示支架

下载（可用文档 / 文件）

• 技术资料
• 安装说明
• 维护手册
• 保修
• 2D 图纸
• 技术图纸（PDF）
• 3D 文件（Blender、FBX、MAX、OBJ）
• 备件清单
• 安全文件

多媒体

• 用热水消毒恒温阀的方法
• 如何校准恒温阀芯？
• touch&feel 恒温嵌入式阀门 — 产品视频，展示控制选项和可互换符号

备件 / 版本（摘录）
Version A00 - Spare parts table

• 0010 | 100244099 | REP. INT MEC T&F EXCEPT BAR/WATER SUPPLY | 32,00 EUR
• 0020 | 100244079 | REP. RED. MEC PUSH TOUCH&FEEL | 9,00 EUR
• 0030 | 100244138 | REP. TRIM PLATE TOUCH&FEEL 100243881 | 94,00 EUR
• 0040 | 100244109 | REP. BUTTON TRIM SHOWER TOUCH&FEEL | 8,00 EUR
• 0050 | 100244130 | REP. BUTTON TRIM HAND SH TOUCH&FEEL | 8,00 EUR

技术规格

• 类型：恒温嵌入式浴缸/淋浴混合阀
• 出水口数量：2
• 含恒温阀芯（备件表列出参考号）
• 进水接口：3/4"
• 出水接口：1/2"
• 3 bar 时流量：A = 20.3 L/min；B = 20 L/min
• 含装饰面板套件及 Smart box 本体
• 38 ºC 安全限位
• 为手持花洒和雨淋功能预装装饰按键
• 可互换的瀑布式装饰按键
• 可同时组合功能，并可与参考件 100243874、100243838、100284604、100243839 组合以打开附加底部出水口
• 可下载资料：技术资料、安装、维护、保修、2D/3D 文件、备件清单、技术图纸
