恒温调温龙头 URBAN

淋浴间壁挂机械

产品概述

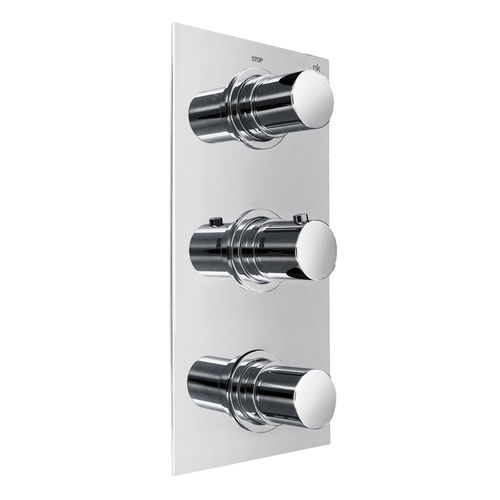

嵌入式恒温阀 URBAN，4路、3手柄，采用蜡质温控元件。根据技术图纸可为1/2英寸或3/4英寸接口。配有带流量调节的切换阀（diverter），1路高流量出口由独立手柄控制，内置止回阀并设有38°C安全止点。镀铬表面处理。

流量（3 bar）

• 声明混合水流量：24.6 L/min；22.1 L/min；21.8 L/min；45.5 L/min。
• 图标值（3 bar）：切换阀 22.5 L/min；淋浴混合 15 L/min；出水弯头 15 L/min；出水嘴 45.5 L/min。

特性

• 嵌入式安装（built-in）
• 蜡质恒温元件的恒温控制
• 3个手柄（高流量出口配独立手柄）
• 4路配置，包含1路高流量出口
• 带流量调节的切换阀
• 内置止回阀
• 38°C安全止点
• 镀铬表面

认证

• BELGAQUA

可用下载 / 资源

• 技术说明书、安装手册、维护手册、保修文件
• 技术图纸（PDF）、2D DWG、3D 模型（FBX/MAX/OBJ）、爆炸图及备件清单（PDF）

备件

• 备件按版本提供（>10-2017、<10-2017、>04-2021）。有关零件代码、兼容性及价格，请参阅文档中的备件清单。

技术规格 / 参数

• 商品名称：URBAN
• 产品代码：100140559
• 类型：嵌入式恒温阀，4路，3手柄
• 温控元件：蜡质恒温元件
• 接口：1/2 或 3/4（见技术图纸）
• 切换阀：含流量调节
• 高流量出口：1路高流量出口，带独立手柄
• 止回阀：内置
• 安全止点：38°C
• 示例流量（3 bar）：24.6；22.1；21.8；45.5 L/min（混合水）
• 表面处理：镀铬
• 可用文档：技术说明书、安装手册、维护指南、保修、技术图纸、2D DWG、3D 模型、爆炸图及备件清单
