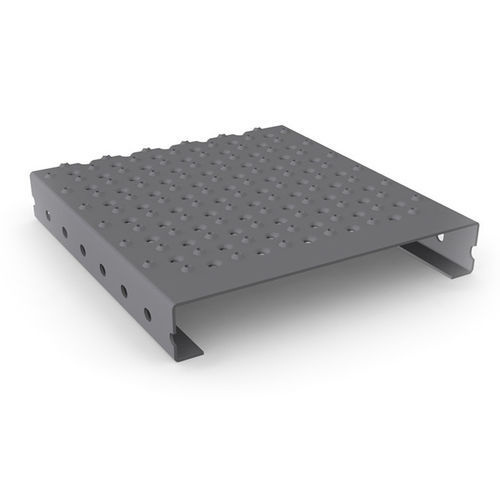

金属踏步板 STEPHUIT N

铝制钢热镀锌钢

产品概述
Stephuit N 为穿孔型材板，适用于工业人行道、楼梯及公共通行区域。其细小穿孔与表面型面提供适用于高强度与公共环境的防滑性能。

技术参数
材料与板厚：
生钢 / 热镀锌钢 [DD11]：2.0 / 2.5 / 3.0 mm — R13
Sendzimir 镀锌钢 [DX51]：2.0 / 2.5 / 3.0 mm — R13
铝材 [AIMg3]：2.5 / 3.0 mm — R13
不锈钢 [1.4301]：2.0 mm —（无 R 等级）
首选宽度：182 / 240 / 298 / 356 mm（可变）
首选高度：40 / 50 / 75 / 100 mm（其它高度可定制）
最大长度：6030 mm
长度分度（间距）：45 mm
所有尺寸以 mm 为单位。特殊尺寸或材料可按需定制。

配件 / 固定夹

• BPR Flange — 带笼形螺母和 M8 皿头螺栓的夹紧连接。
• BPR Fast fixing — 带 M8 皿头螺栓的夹紧连接。
• BPR Universal clamp — 用于自下方装配的铸造金属夹，提供多种版本。
• BPR Support clip — 预装有 M8 皿头螺栓的支撑夹紧连接。

参考项目

• Curative Education Center, Irchenrieth
• Belvedere Kitschenrain, Kirchenthumbach
• Tire storage Denzel, Wien
• Energy mountain Georgswerder, Hamburg
• Pedestrian bridge, Wolkenburg
• Pedestrian bridge, Plattling
• Station Vogelweh, Kaiserslautern
• Bosch Car Park
• Eider Bridge
• Rail station, Cents Luxembourg
• Rail station, Howald Luxembourg
• Serengeti Park

备注
可按需提供特殊尺寸和材料。库存尺寸按仓储计划。技术图纸可按要求提供。所有数据均以 mm 为单位。

技术规格

• 产品名称：Stephuit N
• 主要用途：工业人行道、楼梯及公共通行区域的安全地面
• 防滑等级：指定材料为 R13（不锈钢：无等级）
• 材料选项：DD11、DX51、AIMg3、1.4301
• 板厚：DD11/DX51：2.0 / 2.5 / 3.0 mm；AIMg3：2.5 / 3.0 mm；1.4301：2.0 mm
• 首选宽度：182 / 240 / 298 / 356 mm
• 首选高度：40 / 50 / 75 / 100 mm
• 最大长度：6030 mm；长度分度：45 mm
• 所有尺寸以 mm 表示；特殊要求可按需提供
