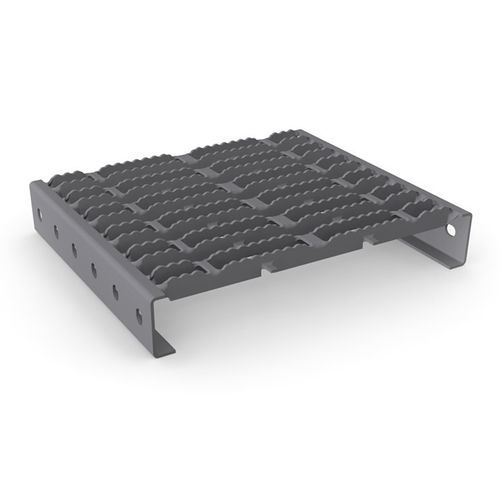

不锈钢踏步板 DRAINSTEP RH 3

钢热镀锌钢防滑

产品概述
MEISER板材型材格栅 Drainstep RH3 按 EN ISO 14122-2 开发，旨在提高防止物体穿透的能力（球体 ≥ 20 mm），同时保持优良的排水性能。其几何结构实现约70%的有效通孔率，最大开口宽度为20 mm。陡角布置的横杆提供出色的横向刚度，适用于工业地面、检修平台和踏步等场景。

技术数据

• 材料：原钢 / 热浸镀锌钢（DD11）；Sendzimir 镀锌钢（DX51）
• 板厚：2.0 / 2.5 mm
• 防滑等级：R11
• 首选宽度：200 / 300 / 312 / 324 / 333 mm
• 首选高度：40–150 mm（其它高度可定制）
• 最大长度：8,000 mm
• 长度分隔：42.5 mm
• 有效通孔率：≈ 70 %
• 最大开口宽度：≤ 20 mm
• 所有尺寸均以 mm 为单位；特殊尺寸或材料可按需提供

配件 / 固定件

• BPR Rondelle T03 - 适用于所有 Stepbloc 和 Drainstep 型式的铸造上盖，带沉头孔以适配沉头螺钉（DIN 7991）。
• BPR-Setztechnik Drainstep RH3 & Stepbloc F - 包括定位销、Rondelle T03 及带压制长螺母的沉头螺钉的固定套件。
• BPR 通用夹具 - 供从下面组装用的铸造夹具，可提供多种型号。

应用与参考
Drainstep RH3 适用于需要排水与防止物体穿透的工业通道、检修平台、踏步及停车设施。已记录的安装案例包括工业项目和停车场（例如：Audi 项目）。

特点 / 规格

• 标准依据：EN ISO 14122-2
• 开发年份：2013
• 防止穿透：球体 ≥ 20 mm
• 高效排水：>70 % 有效通孔率
• 横向刚度：由于陡角横杆和新格栅尺寸而优异
• 材料与板厚选项如上所示
• 防滑等级：R11
