热水对流取暖器 CLIMA CANAL 13 B27

现代风格铝制电镀钢

产品概述

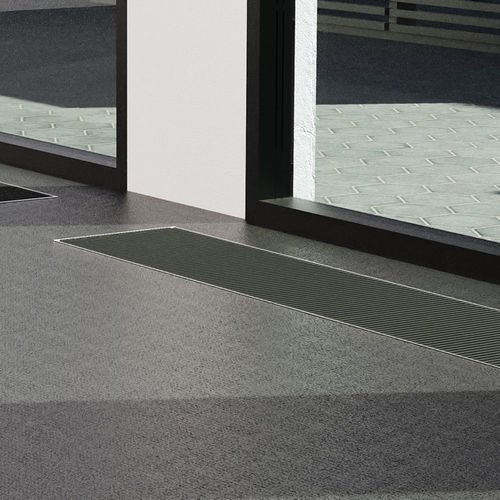

• 地板嵌入式对流器，设计用于在完成地面中隐蔽安装。
• 静音且不显眼，适用于采暖、light cooling（不凝结）和 deep cooling（总冷量与显冷）。
• 嵌入深度浅，便于旧房改造与新建工程的集成安装。

主要特性

• 4管式地板对流器（型号：Clima Canal 13 B27）。
• 箱体为 Sendzimir 镀锌钢板（喷涂，标准色 RAL 7024），带高度可调底座和不锈钢格栅支撑。
• 格栅可选：阳极氧化铝或木制格栅，多种饰面与型材可选。
• 动态 4 管热交换器（水系统）。
• 热激活器：切向小型激活器，24 VDC。
• 不锈钢软管接头 1/2"，长 15 cm（标配），便于连续安装。
• 底座高度可调 0 – 4.5 cm；可精调 +0.8 cm 以与完成地面齐平（Clima Canal 019 不含精调）。
• 标准交付包含安装覆盖板和现场保护板。
• 水路与电气连接标准为左侧（可配置）。
• 可选冷凝水托盘以排水（ø 2 cm，适用于冷却版本）；另有喷嘴、风扇、JDPC、导轨电源、恒温器、连接套件等配件可选。

输出（性能摘要）
表头：高度 [cm] ; 长度 [cm] ; 宽度 [cm] ; 控制电压 [V] ; HEATING 75/65/20 [W] ; HEATING 55/45/20 [W] ; HEATING 45/35/20 [W] ; HEATING 35/30/20 [W] ; LIGHT COOLING 16/18/27 (50% 相对湿度) [W] ; DEEP COOLING 总量 7/12/27 [W] ; DEEP COOLING 显热 7/12/27 [W] ; 声压级 dB(A) ; 电功率消耗 [W] ; 风量 [m3/h]
行：
13 ; 80 ; 27 ; 2 ; 362 ; 216 ; 142 ; 90 ; 41 ; 111 ; 78 ; 16 ; 1 ; 38
13 ; 80 ; 27 ; 4 ; 590 ; 352 ; 232 ; 146 ; 84 ; 209 ; 150 ; 19 ; 1.6 ; 55
13 ; 80 ; 27 ; 6 ; 786 ; 469 ; 309 ; 195 ; 127 ; 297 ; 215 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 8 ; 962 ; 574 ; 378 ; 238 ; 170 ; 393 ; 288 ; 35 ; 5 ; 117
13 ; 80 ; 27 ; 10 ; 1126 ; 672 ; 442 ; 279 ; 214 ; 498 ; 369 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 80 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 80 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 80 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 80 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 26.9 ; 30.1 ; 2
13 ; 80 ; 27 ; 2 ; 1367 ; 815 ; 537 ; 338 ; 156 ; 420 ; 297 ; 20.8 ; 2 ; 90
13 ; 110 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 110 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 110 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 110 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 32 ; 40 ; 7.2
13 ; 110 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 39 ; 47 ; 13
13 ; 160 ; 27 ; 2 ; 1091 ; 651 ; 429 ; 270 ; 125 ; 337 ; 238 ; 20.8 ; 2 ; 90
13 ; 160 ; 27 ; 4 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 160 ; 27 ; 6 ; 2367 ; 1412 ; 930 ; 586 ; 317 ; 879 ; 650 ; 31.2 ; 6.5 ; 208
13 ; 160 ; 27 ; 8 ; 2967 ; 1770 ; 1166 ; 734 ; 480 ; 1124 ; 814 ; 39.1 ; 9.8 ; 285


标准交付 / 组成（概要）

• Sendzimir 镀锌钢板箱体（喷涂，RAL 7024）带高度调节及不锈钢格栅支撑。
• 动态 4 管热交换器与切向小型激活器 24 VDC。
• 不锈钢软管接头 1/2"、15 cm；阀门覆盖板；电气接线位于箱体内部。
• 高度可调底座 0 – 4.5 cm，某些型号带隔声装置；精调 +0.8 cm（Clima Canal 019 除外）。
• 现场保护面板、覆盖板；冷凝托盘（ø 2 cm）及其他按配置提供。

技术规格

• 型号：Clima Canal 13 B27。
• 类型：地板嵌入式对流器，4 管式。
• 制造商 / 品牌：Jaga。
• 箱体：Sendzimir 镀锌钢板，喷涂（RAL 7024）。
• 格栅：阳极氧化铝或木制，多种饰面可选。
• 热交换器：动态 4 管水系热交换器。
• 激活器：切向小型激活器，24 VDC。
• 软管接头：不锈钢 1/2"、15 cm（标配）。
• 冷凝处理：冷却版本可选配冷凝托盘（ø 2 cm）。
• 高度调节：0 – 4.5 cm；精调 +0.8 cm。
• 水路与电气接口：默认左侧（可选）。
• 噪声参考：按 ISO 3741:2010 测量（性能表注明测量条件）。
• 选配：空箱、角件、架空地板用支脚、预装 JDPC（Jaga Dynamic Product Controller）、导轨电源、Siemens 恒温器（RDG264KN、RDG260T）、连接套件（Set 297、Set 299）等。
