热水对流取暖器 MINI CANAL PRO

现代风格电镀钢不锈钢

Overview
Jaga的Mini Canal Pro为嵌入式槽式对流散热器，适用于大型窗户、玻璃幕墙、橱窗、温室、窗下座位及矮墙等处的安装。其采用Low-H2O技术与超导、快速的换热器，减少水体积并在线性安装中实现高散热输出。

适用场景

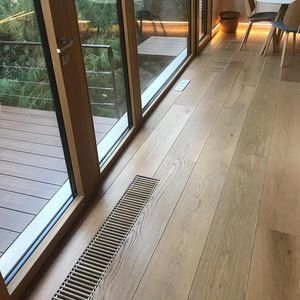

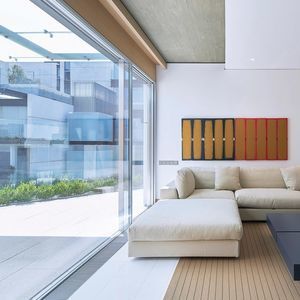

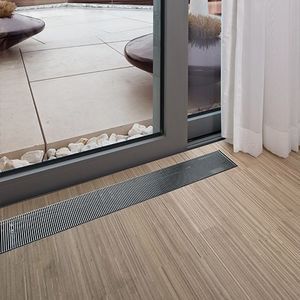

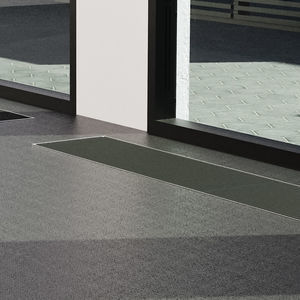

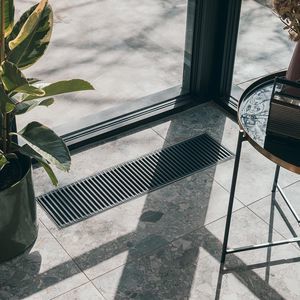

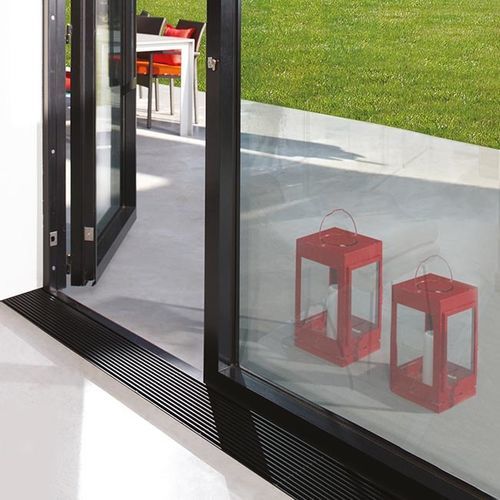

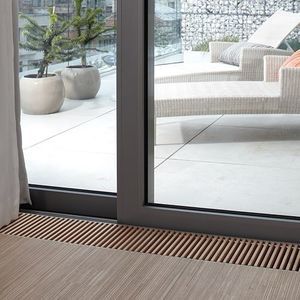

• 沿玻璃幕墙和大面积采光窗的安装
• 橱窗与展示区
• 温室与阳光房
• 需要嵌入式加热的窗下座位和矮墙
• 连续线性安装

主要特点

• Low-H2O技术：超导且超快速换热器
• 多种格栅可选：阳极氧化铝或木质，以匹配室内风格
• 标准高度调节 0–4.5 cm（带声学隔离）；可选 4.5–10 cm
• 不锈钢格栅支撑，导管为电解镀锌钢板，深灰色喷漆 RAL 7024
• 预打孔连接系统，配合合成密封件及标准排气/排水塞
• 适用于隐蔽且连续的安装布置
• 30年质保

标准交付

• Low-H2O换热器
• 带不锈钢格栅支撑的导管
• 排气口 1/8" 和排水塞 1/2"
• 保护连接的金属覆盖板
• 所选格栅
• 高度调节 0–4.5 cm（标准，带声学隔离）；4.5–10 cm 可按需提供
• 组件支持连续安装

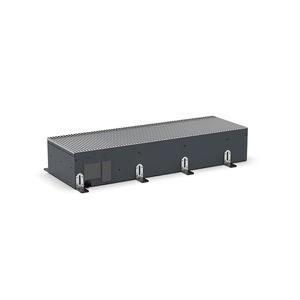

组成

• 格栅：阳极氧化铝或木质（见 Jaga 颜色表）
• 覆盖板：施工期间保护设备
• 根据Mini Canal Pro类型配置的Low-H2O换热器
• 导管：电解镀锌钢板，深灰色喷漆（RAL 7024）
• 不锈钢格栅支撑
• 端盖及带合成密封件的预打孔连接系统

可选格栅（部分）

• BNA、BNC、DBV、DBN、DMV、DMN、DOV、DON
• RBV、RBN、RMV、RMN、ROV、RON
• RBR、RDB、RBL、RNA、DNC、DDB
• DBR、DBL、DNA、SNC、SDB、SBR、SBL、SNA

性能 — 示例输出（首批条目）
表头：高度 [cm] | 长度 [cm] | 宽度 [cm] | 75/65/20 [Watts] | 55/45/20 [Watts] | 45/35/20 [Watts] | 35/30/20 [Watts] | 订货代码
9 | 080 | 14 | 105 | 48 | 26 | 13 | MIPR 009 080 14 XXX
9 | 090 | 14 | 126 | 58 | 31 | 16 | MIPR 009 090 14 XXX
9 | 100 | 14 | 147 | 68 | 36 | 18 | MIPR 009 100 14 XXX
9 | 110 | 14 | 168 | 77 | 41 | 21 | MIPR 009 110 14 XXX
9 | 130 | 14 | 210 | 97 | 52 | 26 | MIPR 009 130 14 XXX

备注
该产品提供多种长度/宽度/高度组合及对应的加热输出。上述示例行为产品页面显示的初始条目，数据基于标准温度条件。

技术规格

• Low-H2O技术：快速、超导换热器以减少水体积并提高响应速度
• 针对各型号Mini Canal Pro的换热器选项
• 连接件：排气 1/8" 和排水塞 1/2"
• 预打孔连接系统及合成密封件
• 高度调节 0–4.5 cm 标准（带声学隔离）；4.5–10 cm 可选
• 导管：电解镀锌钢板，深灰色喷漆 RAL 7024；不锈钢格栅支撑
• 施工期间提供覆盖板和端盖以保护设备
• 多种格栅（铝和木）以配合室内装饰
• 适用于连续安装段
• 30年质保
