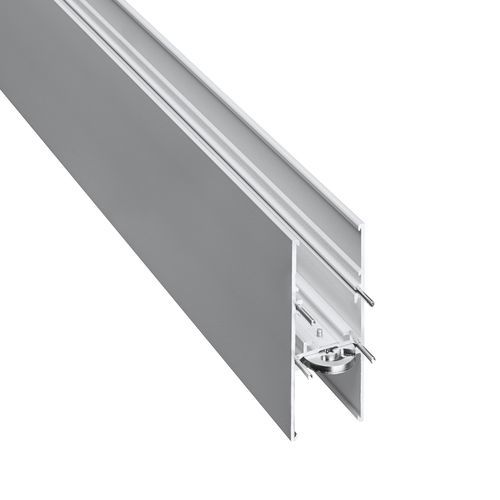

悬挂式条灯 FORM.H44

LED式丙烯塑料挤压铝材

产品概述

• 多功能照明系统：form.h44 型材可在模块化系统中实现直接照明与间接照明的组合。线性间接光组件照亮天花板，control.x 导轨上的射灯与泛光灯以及 LED 嵌入件提供直接光。
• 丰富的配件：多种配件支持定制化配置，适用于展厅、博物馆和历史建筑等场景。
• 可选 DALI 接口：支持 DALI 接口以实现调光与集中控制。
• 可选应急照明：可集成应急模块（Inotec），满足安全要求的安装。
• 适用于高天花板：适用于博物馆、画廊及历史建筑等高顶空间。

型材主要特性

• 挤压铝外壳
• 最大长度：5000 mm
• 涂层饰面：黑色、银色、白色
• 用于间接光的透明塑料罩

模块（起始 / 中间 / 结束 / 空置）

• 起始模块：可与中间、结束或空置模块连接；包含 control.x DALI 导轨和 control.x 末端供电；挤压铝外壳；最长 5000 mm；黑/银/白 涂层；带间接光透明罩。
• 中间模块：可与其他模块连接；包含 control.x DALI 导轨和 control.x 中间连接器；挤压铝外壳；最长 5000 mm；黑/银/白 涂层；带透明罩。
• 结束模块：用于结束线路或与起始/中间模块连接；包含 control.x DALI 导轨和 control.x 末端供电；挤压铝外壳；最长 5000 mm；黑/银/白 涂层；带透明罩。
• 空置模块：两侧开口以容纳额外组件；挤压铝外壳；最长 5000 mm；黑/银/白 涂层；带透明罩。

向上照明（间接光插入件）

• 用途：作为间接基础照明，用于照亮天花板面。
• 可选长度：1172 mm、1472 mm、1772 mm。
• 功率：18 W、23 W、26 W。
• 控制：ON/OFF 或 DALI。
• 色温：3000 K 或 4000 K；显色指数 CRI > 90。

下照灯（直接光插入件）

• 用途：为可配置的空置模块提供直接照明。
• 反光杯颜色：黑色或白色。
• 功率等级：14 W、26 W、38 W。
• 光学：宽光束或窄光束可选。
• 控制：ON/OFF 或 DALI。
• 色温：3000 K 或 4000 K；显色指数 CRI > 90。

直接照明 / 射灯（ak.tina）

• 空置模块可安装 ak.tina 射灯头以实现重点或工作照明。
• 可选 1、2、3 灯头配置；可 360° 旋转并 90° 倾斜。
• 光学：宽光束或窄光束。
• 控制：ON/OFF 或 DALI。
• 可用色温：2700 K、3000 K、4000 K；显色指数 CRI > 90。

安装、悬挂与连接件

• 悬挂：支持钢索或吊杆悬挂型材与连接件的选项。
• 供电电缆：5 或 7 针；提供黑色、白色或透明；可选涂装接线罩。
• 安装元件：用于在型材与连接件上固定钢索或吊杆的夹具。
• 角度 / 连接器：用于起始与结束模块机械连接的 90°、T 或 X 连接器；挤压铝型材；含对接连接件和隐藏下盖。
• 端盖：用于封闭型材端部的端盖。

应急照明

• 可在适配器中集成应急照明模块（Inotec）。
• 可进行个性化应急方案设计。
• 通过 control.x 控制电缆供电。

规格表
货号 | 长度 | 颜色
10780500910 | 5000 mm | 白色
10780500906 | 5000 mm | 银色
10780500721 | 5000 mm | 黑色
10780400910 | 4000 mm | 白色
10780400906 | 4000 mm | 银色
10780400721 | 4000 mm | 黑色
10780300910 | 3000 mm | 白色
10780300906 | 3000 mm | 银色
10780300721 | 3000 mm | 黑色
10780200910 | 2000 mm | 白色
10780200906 | 2000 mm | 银色
10780200721 | 2000 mm | 黑色
10780100910 | 1000 mm | 白色
10780100906 | 1000 mm | 银色
10780100721 | 1000 mm | 黑色


技术规格

• 材质：挤压铝型材。
• 型材最大长度：5000 mm。
• 可选表面：黑色、银色、白色（涂层）。
• 间接光罩：透明塑料罩。
• 控制选项：ON/OFF 与 DALI；可选 DALI 接口。
• 应急功能：可选集成应急模块（Inotec）；通过 control.x 供电。
• 供电布线：control.x 5 或 7 针电缆。
• Uplights：1172 / 1472 / 1772 mm；18 W / 23 W / 26 W；3000 K 或 4000 K；CRI > 90。
• Downlights：多种功率和光学；CRI > 90。
• 射灯头：ak.tina 选项，具旋转与俯仰；宽或窄光学；多种色温；CRI > 90。
