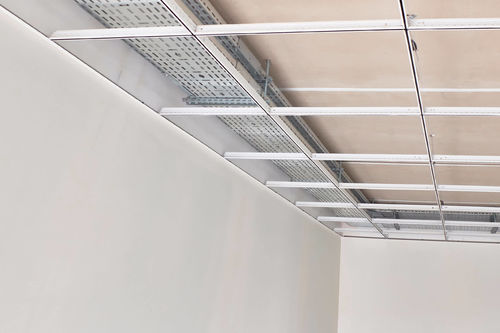

金属天花板结构

用于整体厨房办公室家庭影院用

概述
用于石膏板和面板的承重金属骨架。作为吊顶的承载系统，由主龙骨、次龙骨、周边型材和吊挂件组成。适用于需要模块化吊顶的住宅、商用与工业室内场所。

FVP T24 系列承载系统
FVP T24 承载型材系统包括 3600 mm 主龙骨、1200 mm 与 600 mm 次龙骨（副龙骨）、周边型材及吊挂组件（吊挂线、钢膨胀栓、吊夹）。该系统可搭配多种面板：Karopan、Sound、Metal、Colorpan、Pan Hygienic、Rock Wool、PVC、Glass Wool 及木质面板。

• 组件：3600 mm 主龙骨；1200 mm 与 600/300 mm 次龙骨；周边型材；吊挂组件（吊挂线、钢膨胀栓、吊夹）。
• 兼容性：Karopan、Sound 面板、金属面板、Colorpan、Pan Hygienic、岩棉、PVC、玻璃棉、木质面板。

无障碍安装与拆卸
FVP T24 型材采用专用锁紧系统，即使在大跨度场合也能实现快速安装与拆卸。次龙骨与主龙骨完全兼容，便于安装与维护。

TSE 标准
该吊顶承载系统按 TSE / TS-EN-13964 要求设计。型材经弯曲试验，挠度性能低于 0.2 mm（承载变形极限）。系统具有 TSE 合格证书。

FVP Clip-in 承载系统
FVP Clip-in 系统由承载型材、周边型材及吊挂组件（吊夹、卡扣、嵌件、吊挂线、钢膨胀栓、边缘楔）组成。隐蔽式 clip-in 设计将承载型材隐藏，提高美观性，同时在需要时仍能方便地安装与拆卸。

FVP 800 系列承载系统
FVP 800（延展型）承载系统提供另一种美观型材，外观结实，组装/拆卸迅速，适用于对外观有较高要求的工程项目。

FVP T15 Ultra Line 承载系统
T-15 Ultra Line 型材以纤细外观、坚固性和快速安装为特征。T-15 系统兼容悬挂面板以及 FVP 金属面板、吸音板、木板和岩棉板等。

CKM 412 抗震系列
CKM 412 抗震设计采用特制互锁接头，可防止地震等外力导致格栅脱落。拉伸与压缩强度可达 80 KGf（约 180 lb），并符合 ASTM E580 标准。与普通抗震承载器相比，CKM 412 更便于组装与拆卸。

装运明细（表）
PRODUCT NAME | LENGTH | PACKAGE QUANTITY | WEIGHT | VOLUME
FVP MAIN CARRIER | 3600 mm | 25 piece = 90 mt | 27,12 kg / package | 0,32 m³ / package
FVP TALI CARRIER | 1200 mm | 50 piece = 60 mt | 15,42 kg / package | 0,20 m³ / package
FVP TALI CARRIER | 600 mm | 75 piece = 45 mt | 11,90 kg / package | 0,02 m³ / package
FVP TALI CARRIER | 300 mm | 75 piece = 22,5 mt | 5,95 kg / package | 0,008 m³ / package
FVP CLIP-IN CARRIER | 3000 mm | 24 piece = 72 mt | 24,99 kg / package | 0,44 m³ / package
FVP CLIP-IN C CORNER | 3000 mm | 24 piece = 72 mt | 19,55 kg / package | 0,45 m³ / package
FVP L CORNER PROFILE | 3000 mm | 50 piece = 150 mt | 21,06 kg / package | 0,19 m³ / package

FVP T15 ULTRA LINE 装运明细（表）
PRODUCT NAME | LENGTH | PACKAGE QUANTITY
FVP T15 ULTRA LINE MAIN CARRIER | 3600 mm | 25 piece = 90 mt
FVP T15 ULTRA LINE TALI CARRIER | 1200 mm | 50 piece = 60 mt
FVP T15 ULTRA LINE TALI CARRIER | 600 mm | 75 piece = 45 mt

图片与图库
产品图片包含多张 FVP 承载系统照片（T-24、Clip-in、角型材）以及展示安装实例和部件细节的图库图片。

技术规格

• T-24 主龙骨：长度 3600 mm；高度 35 mm；宽度 24 mm；厚度 0.3 mm；包装数量 25；包装重量 约27 kg。
• T24 次龙骨：长度 1200 mm 与 600 mm；高度 26 mm；宽度 24 mm；厚度 0.3 mm；包装数量 50（1200 mm）/ 75（600 mm）；包装重量 约17 kg（1200 mm）/ 约12 kg（600 mm）。
• Clip-in 承载：长度 3000 mm；高度 25 mm；宽度 32.5 mm；厚度 0.4 mm。
• C 型角材：长度 3000 mm；高度 36 mm；宽度 22 mm；厚度 0.4 mm。
• L 型角材：长度 3000 mm；高度 19 mm；宽度 19 mm；厚度 0.4 mm；包装数量 50；包装重量 约25 kg。
• Z 型角材：长度 3000 mm；高度 24 mm；宽度 24 mm；厚度 0.4 mm；包装数量 40；包装重量 约25 kg。
• FVP Clip-in 系统组件：承载型材、周边型材、吊夹、卡扣、嵌件、吊挂线、钢膨胀栓、边缘楔。
• 抗震（CKM 412）：特殊互锁接头；抗拉强度高达 80 KGf（约 180 lb）；符合 ASTM E580；比普通抗震承载器更易装配/拆卸。
• 标准：符合 TS-EN-13964 / TSE 要求；弯曲试验中挠度性能低于 0.2 mm。
