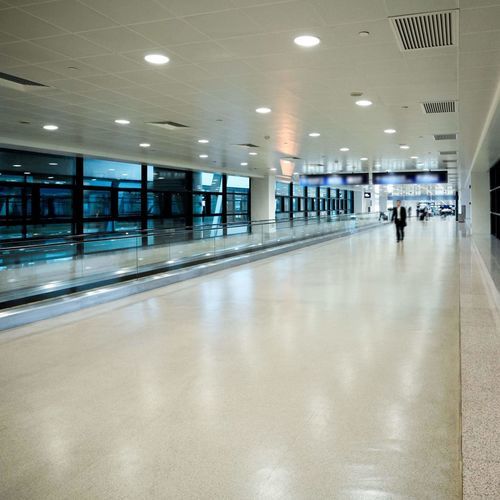

电镀钢吊顶 FVP series

铝制板式办公室

产品概述
适用于悬吊格栅系统的金属悬吊式天花板面板。FVP 面板由铝或镀锌钢制造，提供多种穿孔样式、厚度和表面处理，可满足建筑与功能需求，包括声学和热工性能。

什么是金属悬吊式天花板面板？
金属悬吊式天花板面板是安装在悬吊格栅中的平板刚性构件，形成可见的天花表面。FVP 面板以标准尺寸和型式（lay-in、lay-on、clip-in/clip-on）生产，适用于商业、机构及交通基础设施项目，满足耐久性、防火性和维护性的需求。

金属悬吊式天花板面板的安装方法
清理并准备既有天花，标出悬吊布置。安装主龙骨和次龙骨，形成平整的 T-24 格栅或其它载体系统。将 FVP 面板放入格栅中，根据需要裁切周边面板，必要时用卡扣或螺钉固定。检查对齐，填补缝隙并调整吊件，以实现均匀连续的天花平面。

金属悬吊式天花板面板特性

• 可选填充材料以提升声学性能
• 建筑表面处理与颜色选择
• 吸声与隔声性能及穿孔样式
• 耐湿及对常见建筑污染物的抵抗力
• 适用于公共区域的抗冲击和耐磨性
• 多种 RAL 颜色和出厂表面处理
• 安装、维护与更换方便

面板型号

• FVP Clip-In (Hidden Carrier)
• FVP Clip-On (Hidden Carrier)
• FVP Lay-In (Suspended)
• FVP Lay-On (Seated)

交付明细
产品名称 — 尺寸 — 每包数量 — 每托盘数量 — 体积
FVP CLIP-IN — 60×60 cm — 24 件 = 8,64 m² — 24 包 = 207,36 m² — 0,12 m³ / 包
FVP CLIP-IN — 30×30 cm — 60 件 = 5,40 m² — 30 包 = 162 m² — 0,08 m³ / 包
FVP CLIP-IN — 30×60 cm — 30 件 = 5,4 m² — 30 包 = 162 m² — 0,08 m³ / 包
FVP CLIP-IN — 60×120 cm — 10 件 = 7,2 m² — 15 包 = 108 m² — 0,24 m³ / 包
FVP LAY-IN — 60×60 cm — 32 件 = 11,52 m² — 24 包 = 276,48 m² — 0,12 m³ / 包
FVP LAY-IN — 30×30 cm — 68 件 = 6,12 m² — 30 包 = 183,60 m² — 0,08 m³ / 包
FVP LAY-ON — 60×60 cm — 32 件 = 11,52 m² — 24 包 = 276,48 m² — 0,12 m³ / 包
FVP LAY-ON — 30×30 cm — 88 件 = 7,92 m² — 30 包 = 237,60 m² — 0,08 m³ / 包
FVP CLIP-ON — 60×60 cm — 24 件 = 8,64 m² — 24 包 = 207,36 m² — 0,12 m³ / 包
FVP CLIP-ON — 30×30 cm — 60 件 = 5,40 m² — 30 包 = 162 m² — 0,08 m³ / 包

技术参数
系统 — Lay-on, Lay-in, Clip-in
尺寸 (mm) — 600×600, 300×300, 300×600, 600×1200
厚度 — 0.40 mm, 0.45 mm, 0.50 mm, 0.60 mm, 0.70 mm
原材料 — 铝和镀锌钢
穿孔 (mm) — 1.8（错列排列），2.5（列排列）
声学 — 可选进口玻璃纤维或本地织物填充
颜色 — 标准 RAL 9016 或 RAL 目录的其它颜色
承载系统 — T-24，白色主承载与槽型承载，clip-in 承载选项

图纸构件

• FVP Suspended Ceiling Panel
• FVP T-24 Main Carrier 3.6 m
• FVP T-24 Main Carrier 1.2 m
• FVP T-24 Main Carrier 0.6 m
• FVP Z 或 L 转角型材（lay-on 使用 L 转角型材）
• FVP Hanger Tongs
• 钢膨胀螺栓
• 吊挂钢丝

应用场景 / 使用领域

• 咖啡馆与餐厅
• 机场
• 学校与大学
• 地铁与轻轨车站
• 医疗综合体与医院
• 会议厅
• 电影院与剧场
• 银行与公共建筑
• 商场、入口及一般商业区

技术规格

• 可用系统：Lay-on, Lay-in, Clip-in
• 标准面板尺寸：600×600 mm, 300×300 mm, 300×600 mm, 600×1200 mm
• 面板厚度选项：0.40 mm 至 0.70 mm
• 材料：铝与镀锌钢
• 穿孔样式：1.8 mm 错列；2.5 mm 列式
• 声学填充选项：进口玻璃纤维或本地织物
• 标准颜色：RAL 9016（可选其他 RAL 颜色）
• 承载系统：T-24 主承载、槽型与 clip-in 承载
• 包装与托盘数量随型号和尺寸变化（请参见上方交付明细）
