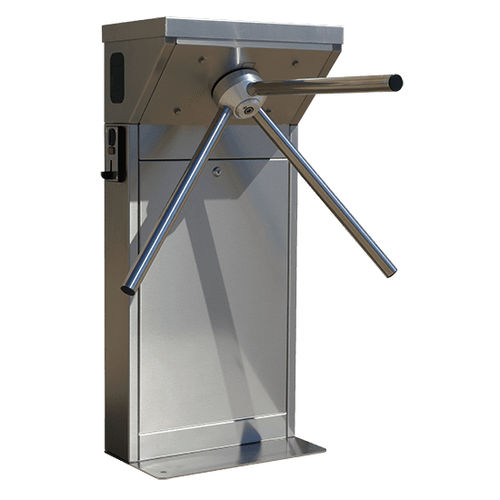

三脚旋转闸门 TTS1M

不锈钢用于门禁控制公共机构用

概述
TTS1M 是一款带投币功能的三柱转闸，适用于博物馆、名胜古迹、休闲中心和公共厕所等付费通行场所。插入被接受的硬币或代币后允许通行。可配置为按推动转臂实现自由出口。

工作原理
TTS1M 可在现场独立管理付费通行。用户插入硬币或代币以触发通行授权。被拒绝的硬币将返回至用户可取的回收盘。

可编程投币/代币识别器

• 可编程支持最多6种硬币/代币配置文件。
• 支持硬币组合（例如：票价1€可接受1€或2×50c）。
• 在接受尺寸范围内兼容代币。
• 学习基于直径、厚度和在机构中的落下时间。
• 堵塞时自动释放硬币。
• 内置供电：待机 50 mA @ 12 VDC，检测插入时 450 mA。

硬币学习 / 编程
通过配置按钮在设备上进行编程并启动学习程序：多次插入参考硬币，直到识别器发出连续三次蜂鸣确认学习。对每种硬币/代币重复操作（最多6种）。

收纳盒与清空
转闸设有大容量内置硬币盒，仅持有机罩钥匙的管理员可访问。收纳盒的前部可完全向上滑动，便于清空与维护。

适用场景
适用于无人值守的付费入口（游乐园、历史景点、公共厕所、休闲中心等）。亦可在全高转闸上配置投币装置，以防止未付费通行。

技术参数

• 可编程至最多6组硬币/代币。
• 接受硬币/代币直径 Ø 17 至 30.5 mm；厚度 1.25 至 3.2 mm。
• 通过直径、厚度和落下时间进行学习识别。
• 功耗：待机 50 mA @ 12 VDC；检测插入时 450 mA。
• 堵塞时自动释放。
• 通行效率：15 至 25 人/分钟。
• 扶手长度：520 mm（可按需提供 470 或 420 mm）。
• 高度：976 mm。
• 长度：456 mm。
• 机箱宽度：295 mm。
• 机箱材质：不锈钢 AISI 304。
• 净重：34 kg。
• 工作温度：-20 至 +70 °C。
• 旋转：双向。
• LED 指示：绿箭＝允许，红叉＝禁止。
• 防惊慌功能：通过三脚的自由旋转自动实现。
• 落臂模块：可选（断电或外部指令时落下）。
• 电源：24 ±3 V。
• 功率：30 W。
• 保修：一年。
