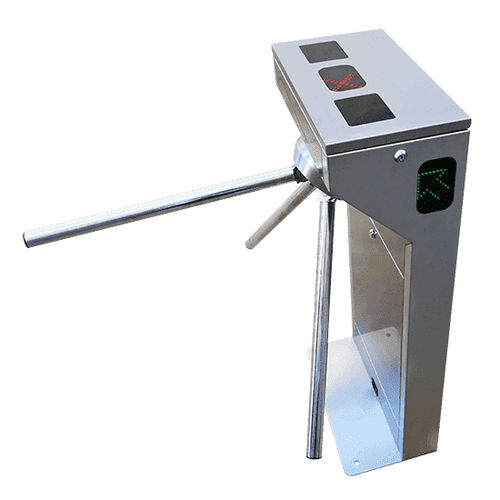

三脚旋转闸门 TTS1

安全不锈钢用于门禁控制

概述
TTS1是为行人出入口控制设计的不锈钢三脚转闸。其特点为占地紧凑、便于安装且具备具有竞争力的性价比。双向通行，适用于RFID卡通行、图书馆、健身房、中小企业、剧场、展会和票务场景。

功能与适用

• 进出控制（双向）。
• 可集成RFID读卡器（MIFARE® / 125 kHz）及生物识别传感器。
• 票务版本配备条码/二维码识别器（USB键盘仿真）。
• 典型应用：健身房、图书馆、中小企业、票务、活动等。

通行指示
TTS1标配通行指示图标：允许通行为绿色箭头，拒绝通行为红色叉。Evo版本增加中央动态图标，显示允许方向或拒绝状态。

电子集成与读头

• 大型上盖便于访问机构和电子设备；另有覆盖件可释放机箱底座内部空间。
• 可调节通用支架以安装非接触式读头（MIFARE®、125 kHz）。
• 可选上盖带烟熏色聚碳酸酯窗及嵌入式读头支架（优化识读距离）。
• 票务版本可集成两个条码读头。

选项与安全

• 标配防恐慌模式：臂自由旋转（紧急情况下自动释放）。
• 可选落臂模块：断电或外部命令（按钮、消防联动）时臂下落，完全释放通道。
• Evo版本上盖带铰链，便于维护与布线。
• 大尺寸地面锚固底座，6个预留孔以实现刚性固定。
• 默认臂长520 mm；可免费选配470 mm或420 mm以适应狭小空间。

资料与维护
提供技术文档和尺寸图（尺寸示意图、用户手册、产品说明书）。另提供维护视频，演示推荐的闸机维护保养操作。

技术参数

• 电源：24 ±3 V
• 功率：30 W
• 通行效率：15 至 25 人/分钟
• 臂长：520 mm（可按需选配470 或 420 mm）
• 高度：976 mm
• 长度：456 mm
• 机箱宽度：295 mm
• 机箱：不锈钢 AISI 304（厚度 1.2 mm）
• 净重：34 kg
• 工作温度：-20 至 +70 °C
• 臂旋转：双向（进出控制）
• LED：绿色箭头 允许，红色叉 拒绝
• 防恐慌功能：三脚自由旋转自动解锁
• 落臂模块：可选（断电或外部命令时下落）
• 兼容访问控制系统：支持卡片、指纹等生物识别或条码读头
• 保修：一年
