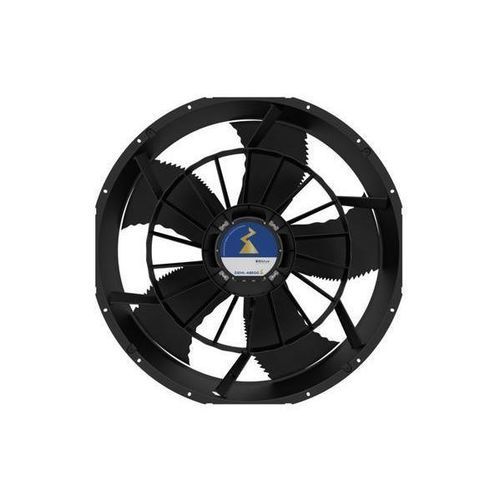

轴向通风风扇 ZAPLUS

风道式手提式工业

概述
ZAplus 壳体（公称直径 450–1,000 mm）为注塑成型的喷嘴壳体，基于 CFD 设计以优化气流和声学性能。该系统将完整喷嘴几何形状与仿生 FE2owlet/FE3owlet 叶片、集成导向叶片及压力侧短扩压器相结合，以提升压力能力并降低噪声。ZAplus 可通过更换风机对现有系统进行改造，以提高风量并降低运行成本，同时将声音排放降至最低。

产品规格
ZAplus 为模块化风机壳体系统，包含优化的全喷嘴（带导向叶片）、电机悬挂和短扩压器，另可选配高端扩压器（ZAplus+）。壳体采用塑料注塑成型，喷嘴由高性能复合材料制成。兼容叶轮为仿生 FE2owlet 和 FE3owlet 设计。产品可选 AC 或 ECblue（外转子，带集成控制器）电机技术，支持全速可控气流，适用于工业暖通、制冷、系统技术和能源技术等领域。

性能与特点

• 经工程设计的通风系统，喷嘴几何形状经性能优化
• 通过空气动力学优化及仿生叶片设计实现低运行成本与低噪声
• 全速可控气流，提供较高的运行灵活性
• 喷嘴采用高性能复合材料，具有良好耐腐蚀性
• 双级动平衡保证平稳运行与高耐久性
• 可选高端扩压器（ZAplus+）以提升空气处理能力
• 免额外包装交付，缩短装卸时间
• 符合现行 ErP 指令要求
• 多项国际认证（VDE、UL、CCC、CE、AMCA 试验台认证、ISO）

电机方案

• 外转子电机
• ECblue 技术：带与风机匹配的集成控制器的外转子
• AC 电机技术

应用

• 发电厂
• 变压器冷却
• 风电系统
• 冷水机组（chillers）
• 热泵
• 数据中心
• 冷链物流
• 冷却塔
• 工艺与工业制冷
• 压缩机
• 铁路技术
• 集装箱与移动应用
• 食品行业工艺（面条、意大利面、咖啡、茶、香料、烟草、水果、蔬菜、花卉、畜禽/鱼类/海鲜）

技术参数

• 公称直径：450 mm、500 mm、560 mm、630 mm、710 mm、800 mm、910 mm、1000 mm
• 制造：塑料注塑成型壳体；喷嘴由高性能复合材料制成
• 兼容叶片设计：FE2owlet、FE3owlet（仿生）
• 集成导向叶片与压力侧短扩压器；可选高端扩压器（ZAplus+）
• 平衡：双级动平衡
• 电机技术：AC 与 ECblue（外转子；ECblue 带集成控制器）
• 风量范围（系列示例）：约 5,070 m³/h 至 44,592 m³/h（取决于型号）
• 压力能力（系列示例）：约 66 Pa 至 639 Pa（取决于型号）
• 相数选项：单相 (1 ~) 与三相 (3 ~)
• 电压示例：100 V、130 V、230 V、265 V、400 V、460 V
• 频率：50 Hz 与 60 Hz
• 出口形式：方形全喇叭口、圆形全喇叭口，可选带或不带防护网
• 符合 ErP；多项国际认证（VDE、UL、CCC、CE、AMCA 试验台认证、ISO）
