波形瓦 MODULA

插接式黏土小型

产品说明
注意：图像中显示的瓦片颜色、纹理和整体外观可能因屏幕设置、分辨率和光照条件而异。购买前请获取产品样品以确认色泽和表面处理。

产品概述

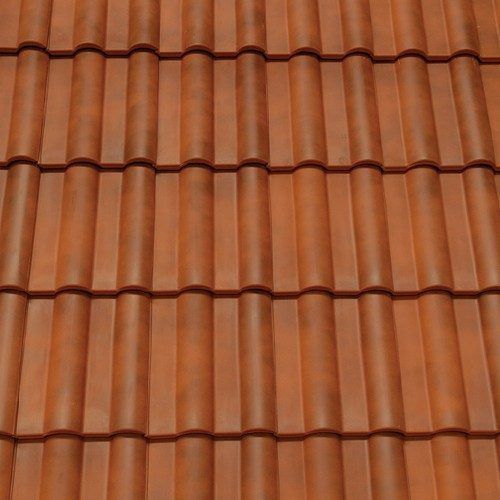

Modula Chilton 红色屋面瓦为带坡屋面设计的嵌合式瓦片，适用于住宅及轻型商业建筑的新建和翻修工程。其传统轮廓适配多种建筑风格，红色表面呈现经典外观。

最低屋面坡度
100mm搭接时：17.5°
75mm搭接时：22.5°

覆盖量
75mm搭接：9.0片/m2
100mm搭接：9.7片/m2

尺寸与重量
长 x 宽：443 x 328 mm
覆盖宽度：300 mm
悬挂长度：416 mm
型材深度：54 mm
最小檩距：323 mm
最大檩距：368 mm
每平方米最大重量：40.7 kg
每托盘数量：240

安装须知
按规定的檩距和搭接量进行安装。核查当地规范并使用合适的固定件、屋面下部材料和通风措施。材料用量计算请依据所述覆盖量。

技术规格

• Maximum Weight Per Sqm: 40.7 kg
• Quantity Per Pallet: 240
• Length x Width: 443 x 328 mm
• Cover Width: 300 mm
• Hanging Length: 416 mm
• Profile Depth: 54 mm
• Minimal Batten Gauge: 323 mm
• Maximum Batten Gauge: 368 mm
• Minimum Roof Pitch: 17.5° at 100mm headlap; 22.5° at 75mm headlap
• Covering Capacity: 9.0 tiles/m2 (75mm headlap); 9.7 tiles/m2 (100mm headlap)
