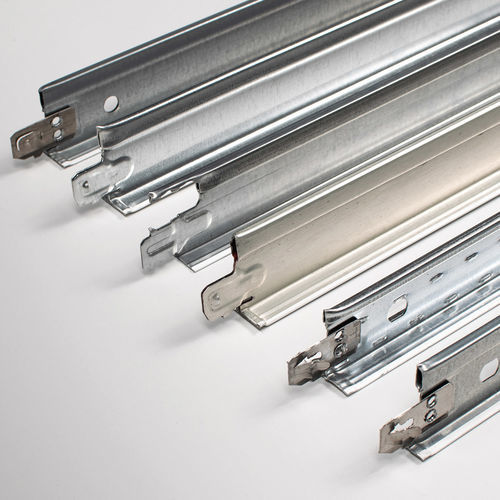

电镀钢天花板结构 STRUTTURA A T

用于室内模块化Class A1级

概述
模块化吊顶用T型龙骨为产品系列核心，提供多种版本，包括抗震型和可拆卸悬挂系统。产品按EN 13964进行CE标记，并随附性能声明（DoP），说明耐火性（EN 13501-1）、有害物质释放、厚度、承载、屈服强度、耐久性和挠度等级。与适当的岩棉或纤维板配合时，系统可达到REI120耐火等级（EN 13501-2）。产品已与TUV Italy合作完成LEED学分映射。

Freccia

• 用于T24和T15的重叠型剖面，带"riportato"挂钩，适用于公制（mm）和英制（inch）模块。
• 剖面可拆装，且不损伤不锈钢"riportato"挂钩。
• 标准生产采用热镀锌钢（EN 10346）；其他钢材按EN 10152和EN 10169-1供选。公差和厚度在适用情况下按EN 10143 / EN 10131检验。

技术参数（Freccia）
结构材料：镀锌钢 DX51D+Z100 MAC
涂层材料：预涂/镀锌钢 DX51D+Z100 MAC
挂钩材料：不锈钢
剖面之间的连接：主承重：压制式"freccia"挂钩；次级：卡扣挂钩
涂层颜色：预涂 白色 DONN-WHITE；银 / 黑；镜面铝
结构重量：约 1 Kg/m²
中等载荷能力：52.3 N
耐火反应：A1 级
有机涂层：聚酯漆 25 μm
断裂强度：281 N/mm²
耐久性：B 级
挠度等级：1 (UNO) T24；2 (DUE) T15
包装：纸箱，塑料打包带
暴露等级：A

X Seismic

• 用于T24和T15的重叠型剖面，带抗震"riportato"挂钩。
• 主要特征：不锈钢挂钩，便于安装并保证抗震性能的牢固锁闭。
• 标准生产采用热镀锌钢（EN 10346）；其他钢材按EN 10152和EN 10169-1供选。公差和厚度在适用情况下按EN 10143 / EN 10131检验。

技术参数（X Seismic）
结构材料：镀锌钢 DX51D+Z100 MAC
涂层材料：预涂/镀锌钢 DX51D+Z100 MAC
挂钩材料：不锈钢
剖面之间的连接：主承重："ricavato"剖面挂钩；次级："riportato"挂钩
涂层颜色：预涂 白色 DONN-WHITE；银 / 黑；镜面铝
结构重量：约 1 Kg/m²
中等载荷能力：52.3 N
耐火反应：A1 级
有机涂层：聚酯漆 25 μm
断裂强度：281 N/mm²
耐久性：B 级
挠度等级：1 (UNO) T24；2 (DUE) T15
包装：纸箱，塑料打包带
暴露等级：A

Classic Line

• 用于T24和T15的重叠型剖面，带"ricavato"挂钩，Classic Line为加固挂钩以提高刚性和强度。
• 提供钢制和铝制（铝合金3000H64；可提供预涂铝）变体。
• 标准生产采用热镀锌钢（EN 10346）；其他钢材按EN 10152和EN 10169-1供选。公差和厚度在适用情况下按EN 10143 / EN 10131检验。

技术参数（Classic Line）
结构材料：镀锌钢 DX51D+Z100 MAC；铝（合金 3000H64）
涂层材料：预涂/镀锌钢 DX51D+Z100 MAC；预涂铝（合金 3000H64）
剖面之间的连接：主承重："ricavato"挂钩；次级：卡扣挂钩
涂层颜色：预涂 白色 DONN-WHITE；银 / 黑；镜面铝
结构重量：约 1 Kg/m²
中等载荷能力：52.3 N
耐火反应：A1 级
有机涂层：聚酯漆 25 μm
断裂强度：281 N/mm²
耐久性：B 级
挠度等级：1 (UNO) T24；2 (DUE) T15
包装：纸箱，塑料打包带
暴露等级：A

Baionetta

• 贴合型剖面，帶"ricavato"挂钩，用于T24，并设有加强凸起以提高刚性和强度。
• 适用于公制和英制模块。
• 标准生产采用热镀锌钢（EN 10346）；其他钢材按EN 10152和EN 10169-1供选。公差和厚度在适用情况下按EN 10143 / EN 10131检验。

技术参数（Baionetta）
结构材料：镀锌钢 DX51D+Z100 MAC
涂层材料：预涂钢 DX51D+Z100 MAC
挂钩材料："ricavato"挂钩（承重和二次baionetta "ricavato"挂钩）
涂层颜色：预涂 白色 DONN-WHITE；银 / 黑；镜面铝
结构重量：约 1 Kg/m²
中等载荷能力：52.3 N
耐火反应：A1 级
有机涂层：聚酯漆 25 μm
断裂强度：281 N/mm²
耐久性：B 级
挠度等级：1 (UNO) T24；2 (DUE) T15
包装：纸箱，塑料打包带
暴露等级：A

特性 / 技术规格

• 按EN 13964的CE标记；产品特性可提供性能声明（DoP）。
• 耐火性：与合适的填充板配合可实现REI120（EN 13501-2）。
• 结构材料：镀锌钢 DX51D+Z100 MAC；按需提供镀锌钢和铝（合金3000H64）变体。
• 挂钩材料：抗震/riportato版本采用不锈钢挂钩；经典承载连接采用"ricavato"挂钩。
• 涂层：预涂 白色 DONN-WHITE；银；黑；镜面铝；聚酯漆 25 μm。
• 重量：约 1 Kg/m²。
• 中等载荷能力：52.3 N。
• 断裂强度：281 N/mm²。
• 耐久性：B 级。
• 耐火反应：A1 级。
• 挠度等级：1 (T24) 与 2 (T15)。
• 包装：纸箱，塑料打包带。
• 暴露等级：A。
