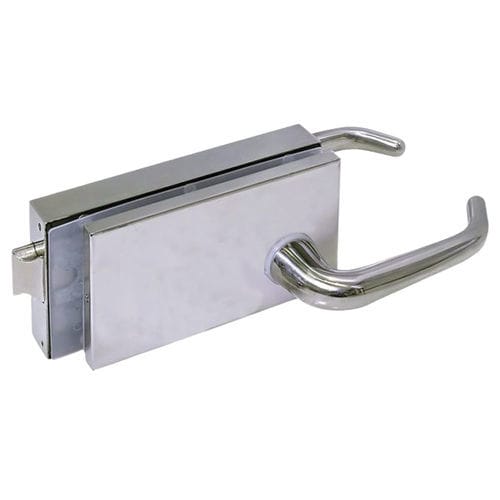

机械锁 1703

带把手用于门多点式

产品说明
JANO – 适用于有框门的水平锁，可配合有或无压线框使用。用于围护结构五金及玻璃项目。根据舌型及配件（把手、旋钮、圆柱）提供多种可选变体。

主要特性

• 用于有框门的水平锁，适用于有或无压线框
• 夹玻板为注塑铝合金制，表面环氧漆处理
• 紧固件为不锈钢 A2
• 面板为不锈钢 AISI 304
• 装饰盖为不锈钢 AISI 316
• 把手和旋钮为不锈钢 AISI 316
• 夹玻密封件为 PE 材料
• 欧式型轮廓多点安全圆柱
• 舌栓可逆并由钥匙操作，舌栓行程 12 mm；钥匙操作时舌栓行程 23 mm
• 把手为两圈钥匙，防切处理；把手出距 20 mm
• 圆柱安装长度 60 mm
• 经认证：UNE-EN 1935:2002/AC:2004，等级 7 / 200,000 周期
• 经认证：UNE-EN 1670:2007/AC:2008，等级 5（最高抗腐蚀等级）

标准制造

• 表面处理：不锈钢亮光 – 不锈钢拉丝（缎面）
• 建议玻璃厚度：10 mm

可订购选项

• 电解表面处理
• RAL 颜色

可用变体

• 1700 – 圆柱舌栓 - 有压线框
• 1701 – 圆柱舌栓和把手 - 有压线框
• 1702 – 圆柱舌栓和旋钮 001R – 有压线框
• 1702/1 – 圆柱舌栓和固定旋钮 002R – 有压线框
• 1703 – 带把手的舌栓 - 有压线框
• 1704 – 带旋钮 001R 的舌栓 – 有压线框
• 1705 – 圆柱舌栓 - 无压线框
• 1706 – 圆柱舌栓和把手 – 无压线框
• 1707 – 圆柱舌栓和固定旋钮 002R – 无压线框
• 1708 – 带把手的舌栓 – 无压线框
• 1709 – 带旋钮 001R 的舌栓 – 无压线框

附加信息
包含技术信息图和玻璃加工模板，以及固定旋钮和活动旋钮的安装说明文件。

特性 / 技术规格

• 材料：铝合金（夹板）、不锈钢 A2（紧固件）、AISI 304（面板）、AISI 316（装饰盖、把手和旋钮）
• 夹紧密封件：PE 材料
• 圆柱：欧式型轮廓多点安全；圆柱安装长度 60 mm
• 舌栓：可逆；根据动作方式出距 12 mm / 23 mm
• 把手：两圈钥匙，防切处理；把手出距 20 mm
• 标准与认证：UNE-EN 1935:2002/AC:2004（等级 7 / 200,000 周期），UNE-EN 1670:2007/AC:2008（等级 5 抗腐蚀）
• 适配玻璃厚度：10 mm
• 标准表面：亮光和缎面不锈钢；可选项：电解处理与 RAL 颜色
