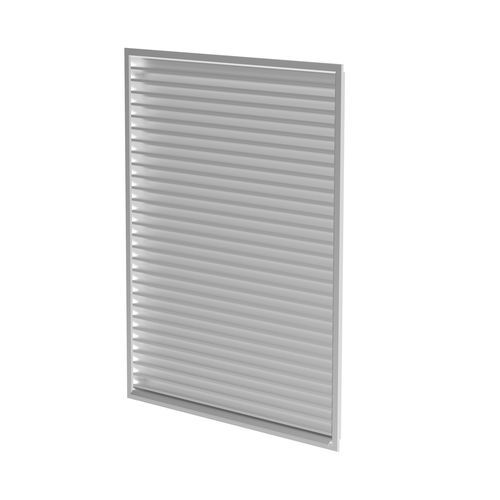

挤压铝材建筑遮阳板 PZAL

用于外墙室外卧式

产品概述
PZAL 是一种铝制外置百叶，设计用于保护外墙的送风与排风开口，防止雨水渗入。该百叶在风速高达3 m/s时可防止水进入风道，阻挡对风道的视线并提供稳固的机械强度。

主要特性

• 结构稳固，机械性能可靠
• 有效的雨水分离（在最大3 m/s下防止进水）
• 窄叶片间距（34.5 mm）
• 提供多种表面处理和颜色
• 可选焊接钢丝网（10 mm × 10 mm）和安装框架

安装与选项

• 可使用安装框架和螺钉安装到风道中
• 可通过弯曲安装框架的支腿安装在墙上
• 可选焊接钢丝网以防止较大杂物（例如树叶）进入
• 提供多种表面处理；标准为未处理铝，可按需提供粉末涂层信号白（RAL9003）或其他 RAL 经典色

优点

• 雨水分离：保护送风/排风开口免受雨水侵入
• 风道或墙面安装：提供适应不同建筑接口的灵活安装方案
• 多种表面处理：可根据立面和安装要求选择颜色与表面

技术数据
标称数据:
风量 — 153; 223; 274 (m³/h)
压降 — 15; 32; 48 (Pa)
声功率级别 — 24; 29; 34 (dB(A))
声压级（房间吸声面积10 m²） — 20; 25; 30 (dB(A))

尺寸与重量:
重量 — 0.4 (kg)

更多细节
本产品由外框、带有内置檐口的内框、叶片（34.5 mm 间距）组成，可配备 S 型焊接钢丝网（10 × 10 mm）和安装框架。檐口可防止水通过框架渗入。标准尺寸从200 × 200 mm 到 1400 × 1400 mm；其他尺寸可按要求定制。

技术规格

• 系列 / 名称：PZAL
• 典型标称尺寸：200 × 200 mm 至 1400 × 1400 mm（其他尺寸可定制）
• 叶片间距：34.5 mm
• 用于雨水保护的允许最大风速：最高 3 m/s
• 材料：挤压铝型材
• 标准表面处理：未处理铝；可提供粉末涂层 RAL9003（信号白）
• 可选配件：安装框架、焊接钢丝网（10 × 10 mm）
• 示例标准 SKU：PZAL-200x200（货号：#335621）
• 重量（示例 SKU）：0.4 kg
