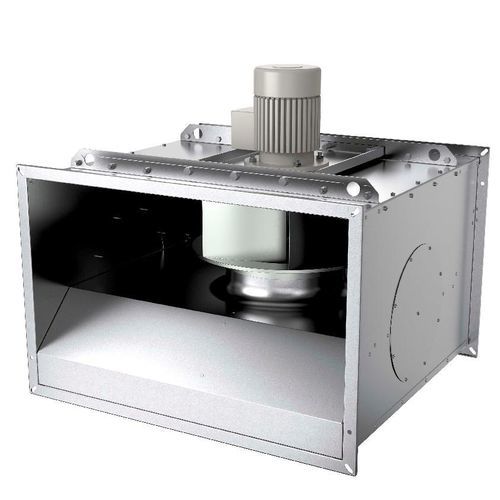

离心通风风扇 BKF

排烟风道式导管

概述
BKF 系列双用途矩形管道风机，设计用于日常通风及紧急烟气和热量排放。适用于专业、商业和住宅用途。经烟气排放认证（EN 12101-3），可在 400°C 下连续排放 120 分钟，并在高温下支持日常通风的连续运行。

主要优点

• 耐用：锌镁涂层钢制外壳，电机置于气流之外，便于检修并减少污染堆积风险。
• 高效：IEC 法兰电机（高效率）与后弯钢制叶轮结合，实现良好整体效率。
• 高性能：F400（400°C/120 min）烟气与热量排放认证；日常使用可连续运行至 120°C。
• 双用途设计：既适用于日常通风，又适用于紧急烟气/热量排放，确保无烟疏散通道并能排出有害气体。

结构与材料

• 外壳：锌镁涂层钢（ZM）。
• 叶轮：后弯叶轮，材质为镀锌或预镀锌钢。
• 电机：单速 IE2 或 双速电机（部分配置说明也提及 IE3）。电机置于气流之外。内置 PTC 串联电机保护。
• 管道连接：矩形法兰连接。

运行与控制

• 耐火等级：根据 EN 12101-3 的烟气排放标准，400°C / 120 分钟（F400）。
• 连续通风：额定可连续输送空气温度达 120°C。
• 速度控制：单速电机应使用带合适电机端滤波器（sine 或 du/dt）的变频器。用于火灾场景时，应对变频器进行旁路或保护，以确保火灾情况下的功能（参见产品说明）。
• 安装：可任意姿态安装；可安装于建筑外部或建筑内部（避开火区）且位于通风良好的房间。法兰连接深度标注为 30 mm。

性能与声学（示例值）
性能（示例配置 400V 3~ 50Hz - 4 极 - Y（星形））：
风量（最大）：2,632 m³/h
叶轮转速：1,451 rpm
输入功率：315 W (0.315 kW)
输入电流：1 A
起动电流：4.4 A

声学（示例）：
LwA 入口（测量体积 0.3 m³/s）：58 dB(A)
LwA 出口（测量体积 0.3 m³/s）：69 dB(A)
3 m 处声压级（20 m² Sabin）：58 dB(A)

认证与文档

• 按 EN 12101-3 进行的防火分类和试验（F400 / 120 min），用于烟气排放。
• 产品附有相关文档，包括性能声明、证书和合格声明（详见产品文档部分）。

适用场景

• 紧急情况下的烟气与热量排放
• 商业与住宅安装中的日常通风与排气
• 需要安全疏散与有害气体排放的场所

特性 / 技术规格

• 系列：BKF
• 产品名称：BKF 315D4-6-XL/F400
• 产品编号：#95689
• 电压（额定）：400 V
• 频率：50 Hz
• 相数：3~
• 电机电路连接：Y（星形）
• 输入功率：315 W (0.315 kW)
• 起动电流：4.4 A
• 输入电流（额定）：1 A
• 叶轮转速：1451 rpm
• 风量（最大）：2,632 m³/h
• 被输送空气最高温度（120 min）：400 °C
• 被输送空气温度（连续）：最高 120 °C
• 防护/电机外壳等级：IP55
• 绝缘等级：F
• ErP：不适用
• 重量：51 kg
• 管道连接类型：矩形
• 电机类型：AC（单速 IE2 或 双速；部分配置参照 IE3）
