热水辐射板 A11-C

天花板工业专业

主要特性

• 符合 EN ISO 7730 的热舒适性
• 建筑材料等级: A2-s1, d0（EN 13501-1）
• 具备 EPD 认证
• 高冷/热能力
• 优异的吸声性能（B 级）
• 可与常见金属天花系统结合
• 系统自重低
• 组件可集成
• 可与 VENTAMIC、AQUILO、ARCHISONIC® 组合使用

产品描述

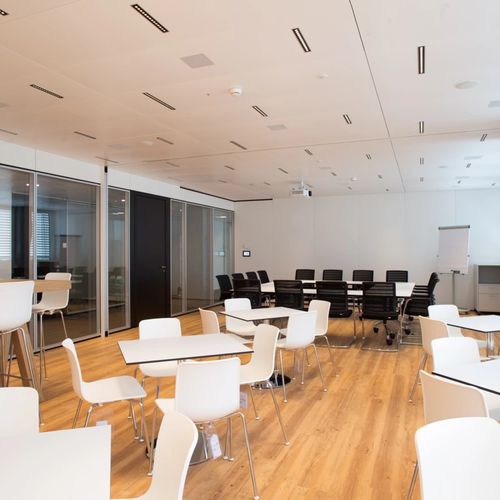

A11-C 金属辐射天花在高采暖负荷空间中提供高热舒适性，同时将风感降到最低。该活化金属面板既能实现热活化，又具有良好的声学性能，适用于商业与工业室内环境。

技术与结构
A11 活化系统采用铜管与铝质导热轨通过激光焊接连接。线圈通过专用粘合剂在高压下永久粘接到金属板上，确保高效热传递。铝面板亦可采用相同粘合技术进行活化以提升性能。

安装与兼容性
该系统支持 C‑Channel、Hook‑On、Clip‑In 等常见金属天花安装方式，可与模块化或定制天花方案结合。系统自重低，便于现场搬运与设备集成。

设计

• 可选多种颜色、穿孔和形状

功能

• 制冷、供暖与声学处理

技术参数
系统组合:
+ AQUILO
+ VENTAMIC
+ ARCHISONIC®

尺寸:
安装高度: 最小 100 mm
标准尺寸:
- 面板长度: 600 – 3000 mm
- 面板宽度: 400 – 1200 mm
- 面板厚度: 30 – 50 mm
可按要求定制尺寸

介质容量（含水）:
制冷: 最高 100 W/m²（ΔT: 8 K）；有效面积比: 75 %
供暖: 最高 116 W/m²（ΔT: 15 K）

声学:
吸声系数 αw: 最高 0.85（B 级，EN ISO 11654）

技术规格

• 型号: A11-C
• 热舒适标准: EN ISO 7730
• 防火分级: A2-s1, d0（EN 13501-1）
• EPD: 可用
• 制冷能力（水）: 最高 100 W/m²（ΔT 8 K）；有效面积比 75 %
• 供暖能力（水）: 最高 116 W/m²（ΔT 15 K）
• 安装高度: 最小 100 mm
• 面板尺寸: 长度 600–3000 mm；宽度 400–1200 mm；厚度 30–50 mm（可定制）
• 吸声: αw 最高 0.85（B 级，EN ISO 11654）
• 兼容系统: AQUILO、VENTAMIC、ARCHISONIC®；支持 C‑Channel、Hook‑On、Clip‑In 安装
• 结构: 铜管 + 铝导热轨经激光焊接；线圈以高压粘合剂粘接至金属板
