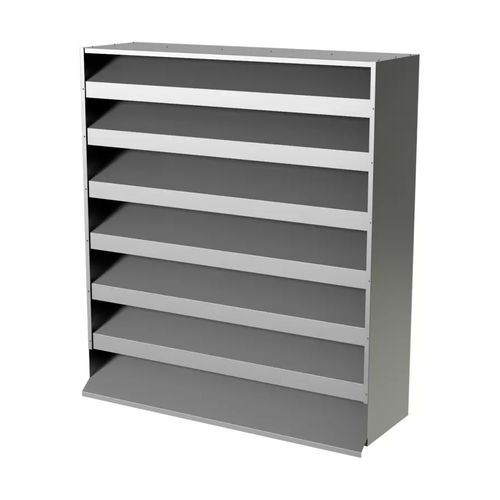

电镀钢通风格栅 ALD

铝不锈钢长方形

概述
ALD – 外墙隔音格栅，用于降低来自风机和机房的噪声。

主要特性

• 在各八度频带上具有良好的隔声性能
• 结构坚固，适用于复杂气候条件
• 标准材料：镀锌钢板（腐蚀性类别 C3）或铝（腐蚀性类别 C4）
• 可选材料/表面处理：不锈钢、铝锌或喷漆
• 可选双层设计以获得更高的隔声效果
• 已收录于 MagiCAD 数据库

产品描述
ALD 声学百叶能有效降低来自机房、风机和机械的空气传播噪声。声波通过填充吸声材料的挡板时被消减，从而实现外部噪声控制。

设计
通过在格栅内布置空气动力学型吸声挡板实现噪声衰减。该设计在保持良好气流的同时减少机械设备噪声的传递。

材料与表面处理
ALD 标准采用镀锌钢板（腐蚀性类别 C3）或铝（腐蚀性类别 C4）。吸声挡板内填充 ISOVER Cleantec® PLUS。如有需要，可进行喷漆等表面处理以防腐蚀。

安装、调试与维护
格栅出厂默认不含安装配件。常见安装方式包括：

• 通过格栅端壁用螺钉固定
• 外法兰安装
• 内法兰安装（双层型号以两片单层格栅形式供货，现场组装）

性能（按 ISO 7235 的静态积分衰减量）
按型号和八度频带的静态积分衰减量（dB，ISO 7235）：
ALD-1 / 宽度 (mm)：400、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 高度 (mm)：450、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 63 Hz：2 / 125 Hz：5 / 250 Hz：7 / 500 Hz：12 / 1K Hz：18 / 2K Hz：21 / 4K Hz：16 / 8K Hz：16
ALD-2 / 宽度 (mm)：400、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 高度 (mm)：450、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 63 Hz：3 / 125 Hz：9 / 250 Hz：12 / 500 Hz：21 / 1K Hz：32 / 2K Hz：34 / 4K Hz：32 / 8K Hz：32

技术规格

• 产品系列：ALD（外墙隔音格栅）
• 型号：ALD-1 和 ALD-2
• 可选宽度 (mm)：系列 400–2400
• 可选高度 (mm)：系列 450–2400
• 静态积分衰减量（dB，ISO 7235）：见上方性能值
• 标准材料：镀锌钢板（腐蚀性类别 C3）或铝（腐蚀性类别 C4）
• 声学填充：ISOVER Cleantec® PLUS
• 可选材料/表面：不锈钢、铝锌、喷漆等
• 可选双层设计以增强隔声
• 已收录于 MagiCAD 数据库
