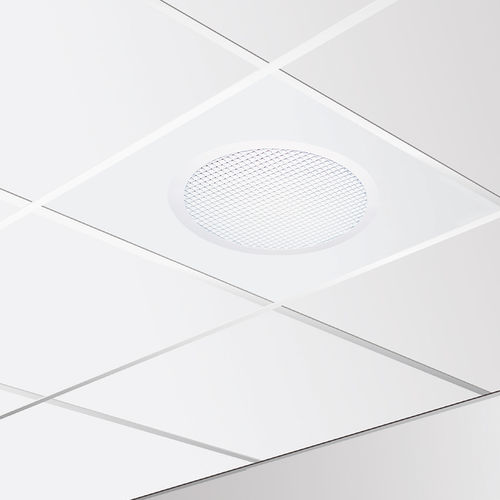

天花板空气扩散器 GRC

壁挂环形用于通风和回风

圆形蛋箱格栅，用于输送/抽出空气和墙面/天花板安装。 抽取空气 91%的自由区域 管理大气流 可清洗 可与ALS调试盒一起使用。 标准色 白色 RAL 9003 5种可选的标准颜色 其他颜色可按要求提供 技术说明 设计 GRC提供的是推入式连接，不提供 螺丝孔。 材料和表面处理 栅格由铝制外框制成。 的冷轧钢板，这些部件都是成品。这些零件是由冷轧钢板完成的。 风管连接套管由镀锌钢板制成。 - 标准颜色：白色半光，光泽40，RAL 9003/NCS S 0500-N。 - 白色半光，光泽40，RAL 9003/NCS S 0500-N。 - 其他标准色。 - 银色光泽，光泽度80，RAL 9006。 - 灰色铝材，光泽度80，RAL 9007。 - 白色半光，光泽40，RAL 9010。 - 黑色半光，光泽度35，RAL 9005。 - 灰色半光，光泽30，RAL 7037。 - 非漆面和其他颜色可根据要求提供。 辅料 调试箱。 ALS。由镀锌钢板制造。调试箱包括一个可移动的阻尼器，固定的测量龙头和吸音绝缘，上面覆盖着以下内容 强化表面层，达到耐火等级B-s1,d0。 根据EN ISO 11925-2标准。 项目规划 格栅可以安装在墙壁或天花板上。库存 根据 "订购键 "一节中的表格来确定尺寸。 见标准范围。 自由区域 为了获得自由面积，格栅的内面积乘以系数f=0.91。 例子。 格栅：GRL GRC 200 格栅的内部面积（ØB-测量）。 A = (ØB2 x 3,14)/4。 (0,182 x 3,14)/4 = 0,0254平方米。 格栅的自由面积。 0,91 x 0,0254 = 0,023平方米。
