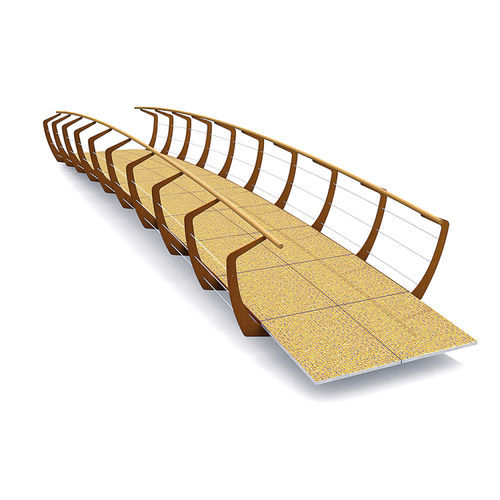

木质桥 SWAN

钢电镀钢铝制

概述
Swan 行人桥采用 Swan 式栏杆系统，材料为 Corten 钢或粉末涂层钢（可定制 RAL 颜色）。栏杆填充可选连续不锈钢缆索或 Corten 网格面板。圆形扶手可选木材或不锈钢。沿承重结构设置弧形 Corten 板件以降低可攀爬性。桥梁大部分为预制件交付，以缩短现场安装时间。

主要特点

• 栏杆选项：Corten 钢或粉末涂层钢（RAL）。
• 扶手：圆形木质或不锈钢。
• 填充：全长不锈钢缆索或 Corten 网格面板。
• 侧面弧形 Corten 面板与结构一体，降低攀爬性。
• 预制交付，缩短现场安装工期。

尺寸与荷载

• 建议最大跨径：16 m。
• 标准宽度：2 m 或 3 m。
• 最大均布荷载：5 kN/m²（≈ 90 lbs/ft²）。

桥梁流程（概要）
Streetlife 采用六步流程：概念 → 设计图纸 → 图纸批准 → 预制 → 交付 → 现场安装。典型交付周期：图纸批准后约 12–14 周。预制化可将现场安装时间降至最低。

材料
Corten 钢
材料：耐候钢
颜色：暖红褐色
质感：粗糙
氧化时间：1–3 年
使用寿命：约 50 年
维护：无需维护
可回收：是

粉末涂层
表面：双层粉末涂层
基材：钢 / 铝 / Corten / 热镀锌钢（视配置而定）
颜色：RAL（可定制）
质感：光滑
使用寿命：约 10 年（视环境而定）
维护：建议做最低限度清洁
可回收：是

技术规格

• 型号：Swan
• 主结构与栏杆：Corten 钢或粉末涂层钢（RAL）
• 扶手：木材或不锈钢
• 填充：不锈钢缆索或 Corten 网格面板
• 最大跨径：16 m
• 标准宽度：2 m、3 m
• 设计荷载：5 kN/m²
• 制造与交付：主要为预制件；图纸批准后典型周期 12–14 周
• 现场安装：通常因预制化仅需数天
