电热水器 AE200TNWTEH/EU

集成式立式用于光伏应用

概述

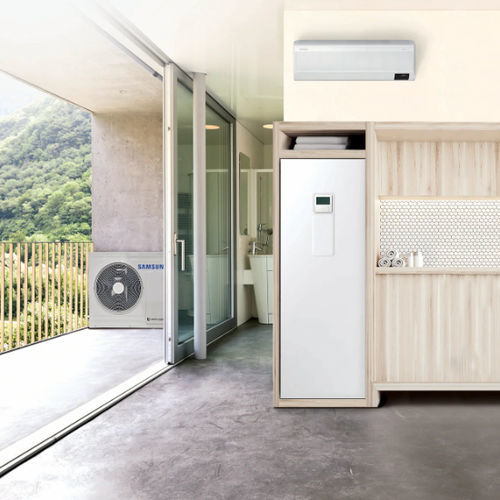

TDM Plus ClimateHub为一体式储水箱水力单元（分体式），设计为用于生活热水（DHW）和供暖的紧凑型热泵解决方案。该机将水力单元/控制套件与大容量热水箱及相关水管件集成，便于在厨房或杂物间等狭小室内空间安装。可选容积：200 L（标准）和260 L（可选）。提供单相电源版本。

主要优点与特性

• 体积紧凑，便于搬运与安装
• 储水箱一体化水力单元，集成水力组件与热水箱
• 支持光伏（PV）与智能电网集成
• 触控控制器直观易用，支持多语言
• 可选Wi‑Fi套件，通过Samsung SmartThings应用实现远程控制与监测（Wi‑Fi套件另购）
• 4级静音模式，可选择低噪音运行

简便安装与便捷控制
ClimateHub Mono、Split及TDM Plus系列设计以减少占地并简化维护。触控控制器具备明亮彩色显示、温度设置、能耗监测、夏季模式及快速故障监测。可按分区设置不同温度，以高效配合散热器与地暖。控制器支持语言：英语、德语、法语、意大利语、西班牙语、波兰语、葡萄牙语、荷兰语、希腊语、捷克语、斯洛伐克语、芬兰语、瑞典语、挪威语、丹麦语、立陶宛语。

智能连通性
通过可选Wi‑Fi套件（另购），用户可使用Samsung SmartThings应用远程控制和监测多达16台室内机。需Wi‑Fi连接及SmartThings账户。兼容iOS 10.0或更高、Android 5.0或更高。

静音运行
4级静音模式提供可选降噪级别（约 -3 dB(A)、-5 dB(A)、-7 dB(A)）或在特定室外机型号及工况下将声压保持低至35 dB(A)。实际噪音水平随容量、环境和运行条件而异。

技术规格

• 型号（商业名称）：AE200TNWTEH/EU
• 类型：分体式，一体式储水箱水力单元
• 工作模式：热泵（A2W）
• 可选储水容量：200.0 L（已选）；260.0 L（可选）
• 可选电源：1 相（已选）
• 电源（室内机）：220~240 V, 50 Hz, 1 Φ
• 输入电流：制冷：0.9 A；最大制冷 1)：0.9 A；制热：0.9 A；最大制热 2)：22.7 A
• 额定容量：制冷 8.7 kW；最大制冷 8.7 kW；制热 9.0 kW；最大制热 9.0 kW
• 电气参数：MCA（最小回路电流）22.7 A；MFA（最大熔断器电流）28.4 A
• 功率输入：制冷 1) 0.2 kW；最大制冷 1) 0.2 kW；制热 2) 0.2 kW；最大制热 2) 5.2 kW
• 制冷剂管路连接（分体式）：类型：法兰螺母(Flare nut)；液管直径 Ø: 9.52 mm；气管直径 Ø: 15.88 mm
• 采暖管路连接：类型：直管；液管直径 Ø: 28 mm；气管直径 Ø: 28 mm
• 生活热水管路连接：类型：直管；液管直径 Ø: 22 mm；气管直径 Ø: 22 mm
• 生活热水声明负荷曲线：L
• 热水能效等级：A+
• 给水罐标称容积：200 L
• 给水罐净容积：194 L
• 给水罐材质：SUS 316L（不锈钢）
• 给水罐最大水压：10 bar
• 给水罐最高水温：70 °C
• 浸入式加热器（增压器）功率：3 kW
• 水箱保温：PU泡沫
• 备用加热器选项：2 kW（标准），可选 4 kW / 6 kW
• 备用加热器热熔断器：75 (93) °C
• 安全装置：泄压阀 2.9 bar；流量传感器：○ (5~60 LPM)；温度与压力安全阀（罐体）：7 bar, 90 °C
• 加热元件温控器：正常温度（出厂设定）80 °C；手动动作温度 90 °C；自动开启 15±3 °C
• 膨胀容器内含水量：8 L；工作压力：0.3 MPa
• 一次侧循环泵：BLDC 变频类型；最大静压：9.5 mAq
• 水侧换热器：钎焊板式换热器；内部水容积：1.01 L（水侧） / 0.98 L（制冷剂侧）
• 防护等级：IPX1
• 噪声：声压 29 dBA；声功率级 43 dBA
• 室内机净重：137 kg
• 室内机外形尺寸（宽x高x深）：595 x 1,800 x 700 mm
• 工作温度范围：制冷 10 ~ 46 °C；制热 -25 ~ 35 °C；生活热水 -25 ~ 43 °C
• 出水温度：制热 15 ~ 55 °C；制冷 5 ~ 25 °C
• 智能功能（内置）：内置WiFi：N/A；蓝牙：N/A；WiFi套件：N/A（WiFi套件作为可选配件）
• 应用连通性：支持SmartThings应用：N/A（需可选WiFi套件）
