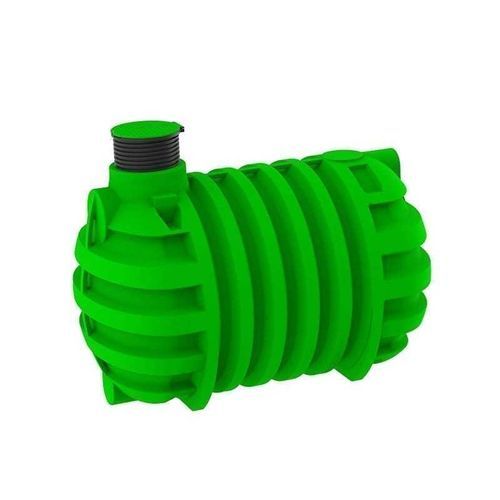

灌溉集水盘 ROTERRA 2300

雨水回收储水地下

概述

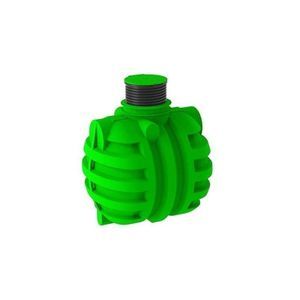

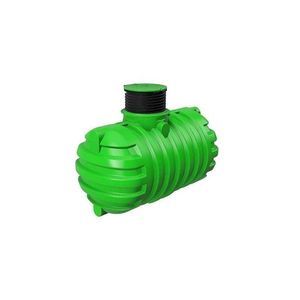

Roterra雨水收集器采用聚乙烯（PE）制造，这是一种环保材料，设计用于埋地安装。罐体内部通过直径600 mm的平盖铰接盖进行进入，盖板安装在可伸缩悬臂上，可根据现场情况调整埋深。盖板配有密封圈以确保密封性。

主要特性

• 材料：适用于埋地的聚乙烯（PE）。
• 检修口：平盖铰接 Ø600 mm，带可伸缩悬臂和密封圈。
• 接口：可根据项目定制 — 螺纹连接 1/2英寸、3/4英寸、1英寸、2英寸用于配水；或用于重力溢流的 PVC 管 DN 32 至 DN 400。
• 设计用途：用于雨水收集与埋地储存。
• 可用容量：从 8,000 L 至 16,000 L（型号见下）。

表格 — 尺寸与参考
容积 [L] | 代码 | 尺寸 A x B x C [mm] | 检修孔 [mm] | 总重 [kg]
8.000 | 7100062540 | 2680 x 2300 x 2550 – 2850 | Ø600 | 275
10.000 | 7100069030 | 3040 x 2300 x 2550 – 2850 | Ø600 | 315
12.000 | 7100062500 | 3760 x 2300 x 2550 – 2850 | Ø600 | 365
16.000 | 7100065770 | 4840 x 2300 x 2550 – 2850 | Ø600 | 365

备注：所示尺寸为 A x B x C（A = 长度，B = 宽度，C = 随埋深变化的高度 2550 – 2850 mm）。所有列出的型号标准检修孔直径为 Ø600 mm。

可提供的技术文件
每种容量均可提供技术说明书和图纸（平面图、DWG、渲染图和零件清单），例如 8,000 L、10,000 L、12,000 L、16,000 L 等。

应用

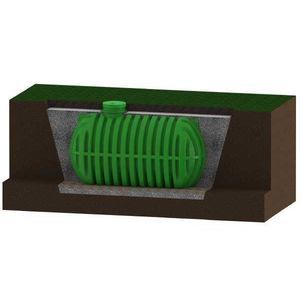

• 雨水收集与埋地储存，用于非饮用用途（灌溉、浇灌、工程用水）。
• 可根据流量提供模块化解决方案，支持重力溢流或定制接口。

参数 / 技术规格

• 材料：适用于埋地的聚乙烯（PE）。
• 可选容量：8,000 L、10,000 L、12,000 L、16,000 L（及列表中的更大型号）。
• 产品代码（示例）：8,000 L = 7100062540；10,000 L = 7100069030；12,000 L = 7100062500；16,000 L = 7100065770。
• 尺寸（示例）：8,000 L = 2680 x 2300 x 2550–2850 mm；10,000 L = 3040 x 2300 x 2550–2850 mm；12,000 L = 3760 x 2300 x 2550–2850 mm；16,000 L = 4840 x 2300 x 2550–2850 mm。
• 检修口：Ø600 mm（带密封圈的平盖铰接）。
• 参考重量：8,000 L ≈ 275 kg；10,000 L ≈ 315 kg；12,000 L ≈ 365 kg；16,000 L ≈ 365 kg。
• 接口：螺纹 1/2英寸、3/4英寸、1英寸、2英寸或 PVC 管 DN 32–DN 400 用于溢流。
• 配件与技术文件：每种尺寸均提供图纸（DWG）、渲染、零件清单和技术说明书。
