暗装筒灯 RAYM

嵌入式天花板暗装LED式

概述
RAYM 筒灯系列包含两种尺寸的 LED 模块（700 和 1400），具有高光通量。模块可旋转和倾斜，可配置为单体、双体或三体，用于独立灯具或专业室内的成套布置。灯具设计使模块在倾斜时仍保持低调可视性。RAYM 荣获 Red Dot Award 2021。

主要特性

• 设计：由 RIBAG Design Studio 设计——将外形与功能结合，模块尺寸紧凑，采用高效节能 LED 技术。
• 防溅水：可选罩玻璃可将防护等级提高至 IP44，适用于有顶棚的室外区域和潮湿区。
• 接线简便：LED 模块插拔式连接，采用简易插头系统。双联和三联配置可由单个合适的驱动器供电。提供可选延长线，便于在吊顶腔内灵活布置。
• 卡扣安装：EasyClick 卡扣原理，实现快速无工具安装：安装框固定在天花板上，模块卡入。模块可旋转 358°、倾斜 30°。反光罩卡扣式安装，可更换。
• 多种配置：提供单体、双体、三体（例如 RAYM 700 single/double/triple）。每个模块可单独旋转和倾斜以定向光线。
• 可更换反光罩：反光罩有多种饰面以匹配室内设计（示例：白色哑光、黑色哑光、白铝、玫瑰金、沙金）。
• 高精度光学：Bartenbach 反光器提供精确的光控制和有效的眩光管理，具有三种可选光束角和明确的切光。
• 光品质与可调色温：高显色性（CRI 可达 90），较高光通量（示例每模块约 1500 lm），可调色温 2200–5000 K，支持多样化的照明场景。

产品变体（摘要）

• RAYM — LED-Modules 700：带安装环的嵌入式射灯
• RAYM — LED-Modules 700：带安装框的嵌入式射灯
• RAYM — LED-Modules 700：带双联安装框的嵌入式射灯
• RAYM — LED-Modules 700：带三联安装框的嵌入式射灯
• RAYM — LED-Modules 1400：带安装环的嵌入式射灯
• RAYM — LED-Modules 1400：带安装框的嵌入式射灯

应用

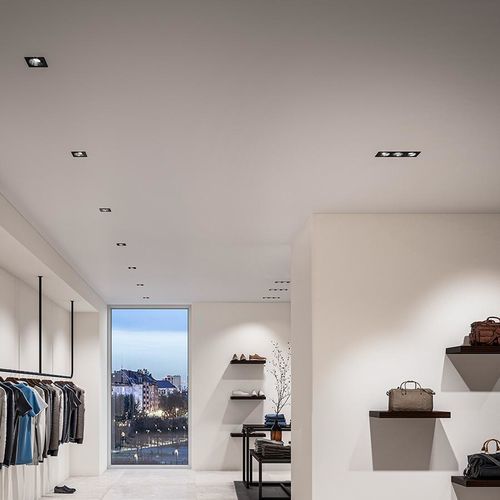

• 住宅室内
• 零售与精品店
• 医疗诊所
• 酒店与餐饮
• 有顶棚的室外区域与潮湿区（配备罩玻璃时）

技术规格

• 产品系列：RAYM
• 配置：单体、双体、三体模块变体
• LED 模块：700 与 1400 版本
• 光学：Bartenbach 反光器，三种可选光束角（示例：Superspot 16°、Spot 30°、Flood 50°）
• 眩光控制：非常好；示例 UGR 值（如 UGR 16）
• 显色性：CRI 可达 90
• 光通量：示例每模块约 1500 lm
• 可调色温：2200 K–5000 K
• 机械调节：旋转 358°，倾斜 30°
• 安装：嵌入式安装，配安装环或安装框；EasyClick 无工具安装
• 电气：LED 模块插接至驱动器；双联/三联可共用驱动器；可选延长线
• 防护等级：配可选罩玻璃可达 IP44
• 表面/饰面：多种反光罩与安装配件（白色哑光、黑色哑光、白铝、玫瑰金、沙金）
• 奖项：Red Dot Award 2021
