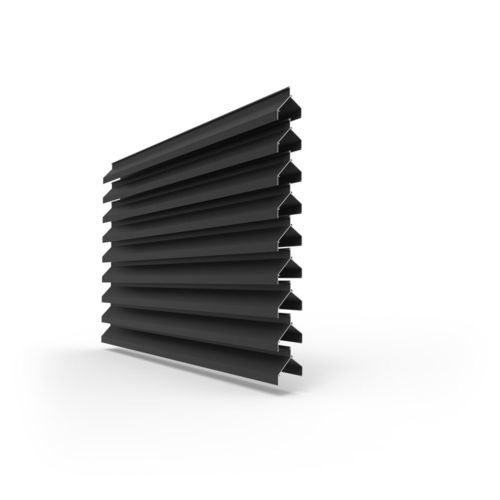

条形立面 Linius

铝制立式褶皱

描述
V型挤压铝型材，叶片步距66 mm。适用于需要自由通风面积的场合，如高压舱、视觉遮挡以及需要较好耐水性的应用场景。若需高防水性能的百叶墙，叶片垂直安装可实现水密性等级 A @ 1.5 m/s。水平安装时，耐水性为等级 A @ 1 m/s。由于外观相同，L.066V 叶片可与 L.066 叶片组合使用。

主要特性

• V型挤压铝型材
• 叶片步距：66 mm
• 外观与 L.066 叶片兼容

下载（可用文档名称）

• 规范文本
• DWG 文件
• B2B 手册
• 气流证书
• IP 等级证书
• 耐水性证书
• 保修证书
• 安装手册
• 3D DWG 文件
• 3D DWG 支撑件文件

技术规格

• 物理自由通风率 (%): 40.60
• 叶片步距 (mm): 66
• 标准气体类型: -
• IP 等级: -
• 叶片深度 (mm): 61.5
• 百叶总深度 (mm): -
• 进气 K 因子: 66.1
• CE 系数: 0.123
• 排气 K 因子: 79.7
• CD 系数: 0.112
• 0 m/s 时的耐水性 (%): -
• 0.5 m/s 时的耐水性 (%): -
• 1.0 m/s 时的耐水性 (%): -
• 1.5 m/s 时的耐水性 (%): -
• 2.0 m/s 时的耐水性 (%): -
• 2.5 m/s 时的耐水性 (%): -
• 3.0 m/s 时的耐水性 (%): -
• 3.5 m/s 时的耐水性 (%): -
