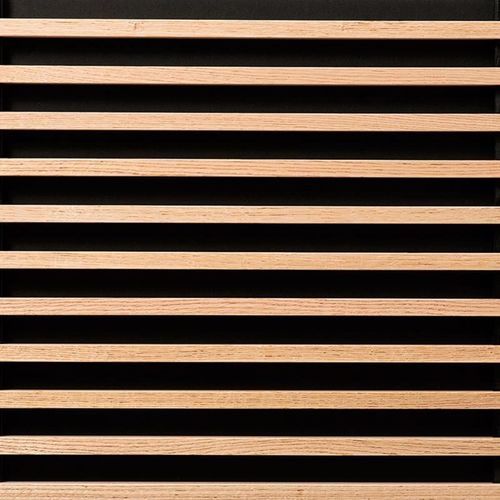

吊顶天花板隔音板 LINEA 2.4.3

用于天花板云衫木栎木

产品简介
Linea 2.4.3 面板用于吸声天花板应用。以下为技术信息、尺寸、木材种类及饰面详述。

版本

• 用于安装于 T24 吊顶龙骨
• 需螺钉固定（可安装于金属或木质龙骨）

面板特性（表）
面板尺寸：2495 x 600 mm（仅限螺钉固定）/ 1880 x 600 mm / 1265 x 600 mm
板条截面：20 mm（面） x 42 mm（高度）
板条间隙：34.55 mm
板条中心距：54.55 mm
背面对条（黑色）：34 x 45 mm
总厚度：69 mm
木材种类：白云杉、松木、橡木
表面面积密度 白云杉：9.7 kg/m2
表面面积密度 松木：12.9 kg/m2
表面面积密度 橡木：15.0 kg/m2
开口率：63%

声学性能
加权吸声系数：αw = 0.9
吸声等级：A 级
吸声数据（αp、αw、等级）按 ISO 11654 计算（LINEA + 吸声补充材料 + LR 20 mm，风道高度 E250 mm）。吸声测量按 ISO 354 执行。

饰面 / 耐火性
可进行阻燃处理：根据木种和饰面可达 Euroclass B‑s1,d0 或 B‑s2,d0。

安装系统
可安装于 T24 吊顶龙骨或按 NF EN 13964 与 DTU 58‑1 通过螺钉固定。

背面
黑色无纺布表面的刚性岩棉吸声板，2.4 kg/m2（规格 600 x 600 mm；厚度 20 或 22 mm）。Laudescher 不提供。

木种与饰面
木种

• 指接松
• 白云杉
• 松木
• 橡木

板条饰面
漆饰透明

• 透明

阻燃漆饰

• 透明
• 白色
• Douglas
• 橡木
• 白橡木
• 蜂蜜色

Wax color 饰面

• 白色
• Douglas
• 橡木
• 白橡木
• 绿色
• Cenza
• 乌金色（Wenge）
• 黑色

备注
可按要求提供其他颜色。敏感环境可加涂透明漆。

参数 / 技术规格

• 面板尺寸：2495 x 600 mm（仅限螺钉固定）；1880 x 600 mm；1265 x 600 mm
• 板条截面：20 mm（面） x 42 mm（高度）
• 板条间隙：34.55 mm
• 板条中心距：54.55 mm
• 背面对条（黑色）：34 x 45 mm
• 总厚度：69 mm
• 木材种类：白云杉、松木、橡木
• 表面面积密度 白云杉：9.7 kg/m2
• 表面面积密度 松木：12.9 kg/m2
• 表面面积密度 橡木：15.0 kg/m2
• 开口率：63%
• 加权声学指标：αw = 0.9（A 级）
• 阻燃处理：根据木种/饰面可达 Euroclass B‑s1,d0 或 B‑s2,d0
• 安装系统：T24 龙骨或螺钉固定（NF EN 13964、DTU 58‑1）
• 背面：岩棉板 2.4 kg/m2 600 x 600 mm（厚度 20 或 22 mm）— 不含供应
