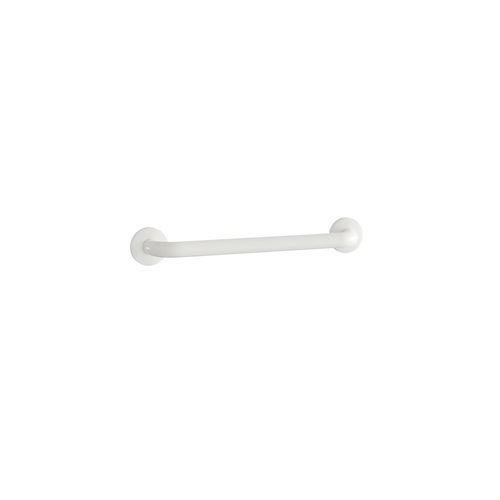

聚酯安全扶手 XG09UAS01

不锈钢环氧304不锈钢

描述
线性安全扶手，采用无缝 AISI 409 钢管制造，表面采用环氧‑聚酯粉末涂层（80 µm）。

主要特性

• 管体，厚度 1 mm
• 扶手外径：32 mm
• 法兰直径：78 mm
• 外部表面：环氧‑聚酯粉末 - 80 µm
• 安装法兰为 AISI 304 不锈钢
• 法兰盖为 AISI 304 不锈钢，用于遮盖螺钉
• 产品以未组装状态提供；安装前需组装

颜色 / 表面

• WA - 亚麻白 (Pantone: 705; RAL: 9016; NCS: 0510-R)
• DM - 深褐黑 (RAL: 9005)

材料

• 管材：AISI 409 钢
• 法兰及法兰盖：AISI 304 不锈钢
• 不锈钢可提供哑光和原始表面处理

型号与尺寸（编码：AxBxC mm；中心距 A1 mm；重量；垂直承载能力）
G09UAS01: 299x82x78.7; A1 220; 重量 0.66 kg; 垂直承载 150 kg
G09UAS02: 379x82x78.7; A1 300; 重量 0.76 kg; 垂直承载 150 kg
G09UAS03: 449x82x78.7; A1 370; 重量 0.90 kg; 垂直承载 150 kg
G09UAS04: 529x82x78.7; A1 450; 重量 1.00 kg; 垂直承载 150 kg
G09UAS05: 679x82x78.7; A1 600; 重量 1.36 kg; 垂直承载 150 kg
G09UAS06: 799x82x78.7; A1 720; 重量 1.60 kg; 垂直承载 150 kg
G09UAS07: 979x82x78.7; A1 900; 重量 1.96 kg; 垂直承载 150 kg
G09UAS08: 1279x82x78.7; A1 1200; 重量 2.56 kg; 垂直承载 150 kg

备注
扶手以未组装组件形式提供，需由用户或安装人员在安装前进行组装。

特性 / 技术规格

• 无缝 AISI 409 钢管
• 管壁厚度：1 mm
• 扶手外径：32 mm
• 法兰直径：78 mm
• 表面处理：环氧‑聚酯粉末涂层，80 µm
• 法兰及法兰盖：AISI 304 不锈钢
• 产品提供多种长度/型号（见编码 G09UAS01 ÷ G09UAS08）
• 标示垂直承载能力：150 kg
