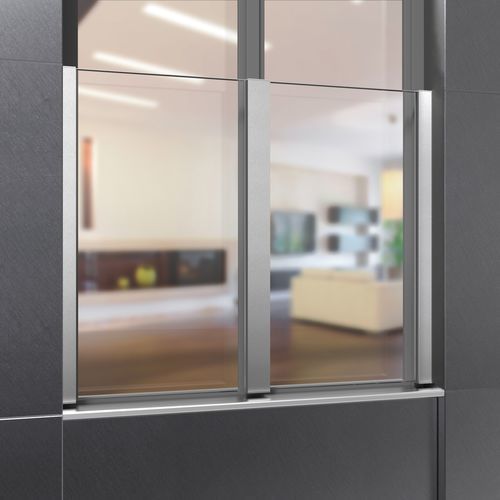

铝制护栏 P-03

不锈钢玻璃玻璃板

• 所有系统均配备隐蔽式安装组件 • P-01型和P-03型适用于窗框和墙面安装 • P-02型适用于窗扇边框 • 适用于所有常见窗户系统 • P-03型为中间连接型材套件，用于扩展P-01和 P-02 符合DIN 18008-4标准的防撞玻璃，并获得国家技术认证（AbP） • AbP编号 BAY 40-003-17-2——适用于由 塑料、铝或木材制成的窗型材，以及复合窗 • 根据AbP规定，最大玻璃宽度为：3000 mm • 适用玻璃厚度范围为 LSG 10.76 至 21.52 毫米 • 玻璃高度灵活可调，根据AbP规定，最小起始高度为300毫米 • 侧向夹紧型材表面经阳极氧化处理或RAL标准粉末 喷涂 • 无论型材类型或窗户材质如何，紧固螺钉通常均为隐蔽式 （隐蔽螺钉 连接） • 经过测试的自攻螺钉，可实现高效且省时的组装 • 以往在窗框型材中使用的紧固螺钉往往需要大直径， 会形成热桥并需要复杂的阶梯孔， 如今已成为历史 • 所有用于窗框侧边安装的型号均可作为钢结构上的 栏杆元件使用 • 采用经过 AbP 测试的纤薄扁平型材作为边缘保护 玻璃宽度 (B) 当中间型材与侧型材 P-01 组合时： = 轴向尺寸 (A) 减去 38 毫米 当中间型材与侧型材 P-02 组合时： 中间型材至侧边型材外缘的距离减去 57 毫米 当组合多个中间连接型材时： = 轴向尺寸 (A) 减去 44 毫米 玻璃高度 (H) = 型材长度 (P) 减去 7 毫米 轴向尺寸 (A) = 螺钉中心距螺钉中心 型材长度 (P) = 玻璃高度 加 7 毫米
