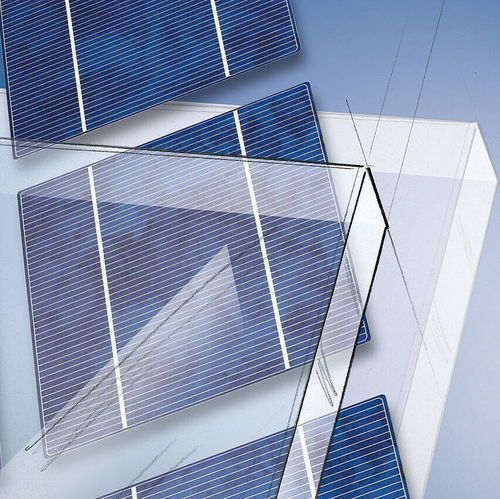

多晶质光伏面板 OKACELL

透明定制绝缘

产品详情
OKACELL为建筑应用提供建筑集成光伏。OKACELL提供了最大的设计多样性，包括不同的电池类型、电池颜色和定制的排列。除了矩形面板外，还可以选择多种模块形状。OKACELL可作为单片玻璃和用于立面和屋顶的隔热玻璃提供。

• 建筑集成光伏

优势

• 个性化设计选项
• 根据电池类型和覆盖密度，高效能可达180 Wp/m²
• 规划中的广泛支持
• 与OKALUX光扩散隔热玻璃结合
• 与单独印刷的前玻璃结合
• 对鸟类的可见性

结构 + 功能
电池嵌入在由钢化/强化玻璃或热强化玻璃（低铁玻璃）制成的夹层玻璃中。PVB或EVA薄膜用作中间层。

最大玻璃尺寸 | 最大2200 mm x 3600 mm
最小尺寸 | 两个电池并排时约400 mm
单个电池尺寸 | 158.75 mm x 158.75 mm
最小电池间距 | ≥ 2.5 mm
电池到边缘密封的距离 | ≥ 20 mm
侧面投影连接器 | 约10 mm（电缆直径）

电气数据
效率 | 约22.2 %
功率 | 100 %覆盖密度时为180 Wp/m²

由于新电池类型和尺寸开发的快速技术进步，特定类型的电池可能在以后不再可用。晶体电池的固有颜色和亮度不是定义的属性。因此，模块内和不同模块之间可能会出现颜色差异。

技术数据
标准类型的技术值
U值 | 作为隔热玻璃为1.0至1.4 W/(m2K)，与OKALUX K结合时可达0.8 W/(m2K)
TSET | ≥ 12 %
T_v | 10 %至80 %

图例和相关尺寸
U | W/(m2K) | DIN EN 673 | 热传递系数，Ug = U
| | DIN EN 674 |
TSET | % | DIN EN 410 | 总能量透射率
T_v | % | DIN EN 410 | 光透过率（直接/半球）

指定的值是近似值。它们基于公认测试机构的测量和派生计算。

特性 / 技术规格

• 产品类型：建筑应用的建筑集成光伏玻璃
• 设计：可定制的电池类型、电池颜色、排列和模块形状
• 可用作：用于立面和屋顶的单片玻璃和隔热玻璃
• 最大玻璃尺寸：最大2200 mm x 3600 mm
• 最小尺寸：约400 mm（两个电池并排时）
• 单个电池尺寸：158.75 mm x 158.75 mm
• 最小电池间距：≥ 2.5 mm
• 电池到边缘密封的距离：≥ 20 mm
• 侧面投影连接器：约10 mm（电缆直径）
• 效率：约22.2 %
• 功率：100 %覆盖密度时为180 Wp/m²
• U值：作为隔热玻璃为1.0至1.4 W/(m2K)，与OKALUX K结合时可达0.8 W/(m2K)
• TSET：≥ 12 %
• 光透过率（T_v）：10 %至80 %
• 中间层：PVB或EVA薄膜
• 玻璃类型：钢化/强化玻璃或热强化玻璃（低铁玻璃）
