绝缘玻璃板 OKATECH

低辐射防晒双层玻璃

产品详情
独特的日光系统：带扩展金属插入的绝缘玻璃

产品描述

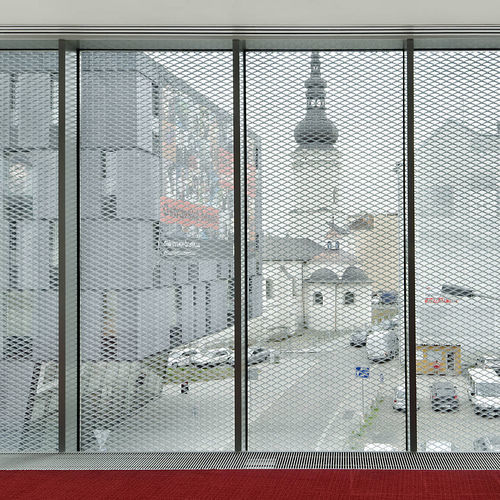

带有OKATECH扩展金属插入的玻璃幕墙总是设置视觉重点。铜和铝插入不仅是吸引人的设计元素，还作为方向选择性日光系统，确保有效的阳光和眩光保护。
白天，它们为建筑外壳提供特殊的光泽，幕墙在阳光下具有金属光泽。晚上，当使用人造光时，它们允许深入查看内部。除了幕墙和栏板外，OKATECH扩展金属也适用于复杂的室内设计应用。

优点

• 闪亮的金属镶嵌为幕墙赋予独特的特性和特殊的光辉
• 建筑外壳的不同特性
• 各种金属和涂层的组合
• 可变的几何形状和尺寸
• 复杂的设计解决方案
• 可以嵌入多功能模块（MFM）
• 通过与OKALUX@ HPI结合，建筑的能量平衡可以显著改善

功能性

• 角度选择性阳光和眩光保护
• 减少太阳能进入建筑物
• 作为鸟类保护功能的可见性
• 根据要求的防火

可持续性

• 完全可回收
• 持久、免维护且易于清洁

用户舒适度

• 隐私和部分视图的成功结合
• 通过均匀扩散的日光提供舒适的室内氛围

结构 + 功能
双层玻璃结构 – 垂直玻璃
结构和功能原理
铜镶嵌
铝镶嵌
OKATECH扩展铜
OKATECH扩展铝

技术数据
最大尺寸：1,250 mm x 3,500 mm，可根据要求提供更大尺寸
最大面积：7 m²

性能表
OKATECH扩展金属

类型：双层玻璃
功能涂层：类型
Ug值 [W/(m²K)]：氪气 / 氩气 / 空气
TSET (%)：最小¹ - 最大²
光透过率 (%)：最小¹ - 最大²

对于铜（低辐射）：Ug值：1.0（氪气），1.2（氩气），1.5（空气）；TSET：15 - 36%；光透过率：9 - 45%
对于铜（太阳能）：Ug值：0.9（氪气），1.1（氩气），1.4（空气）；TSET：13 - 24%；光透过率：8 - 39%
对于铝（低辐射）：Ug值：1.0（氪气），1.2（氩气），1.5（空气）；TSET：9 - 31%；光透过率：8 - 39%
对于铝（太阳能）：Ug值：0.9（氪气），1.1（氩气），1.4（空气）；TSET：8 - 21%；光透过率：6 - 34%
¹ 入射角 γ = 60°时
² 入射角 γ = 0°（垂直于玻璃表面）

特点 / 技术规格

• 产品类型：带扩展金属插入的绝缘玻璃
• 插入材料：铜、铝
• 应用：幕墙、栏板、室内设计
• 阳光和眩光保护：角度选择性
• 鸟类保护：是
• 防火：根据要求
• 可回收性：完全可回收
• 维护：免维护，易于清洁
• 最大尺寸：1,250 mm x 3,500 mm
• 最大面积：7 m²
• Ug值 (W/(m²K))：根据气体和涂层0.9 - 1.5
• TSET (%)：根据配置8 - 36
• 光透过率 (%)：根据配置6 - 45
