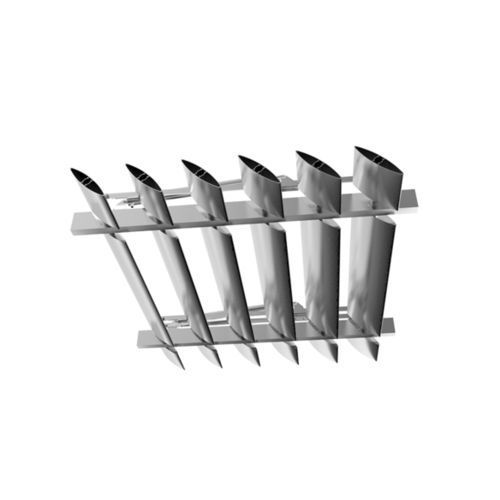

铝制建筑遮阳板 HB-H-240-ND-00

立式卧式回转

概述: - MLL 太阳能保护系统 - 类型 HB-H-240-ND-00 - 水平可移动，水平百叶窗 - 百叶窗类型 sonal D240 系统组件: - 百叶窗 sonal D-240 - 设计: 太阳能保护百叶窗 sonal D，椭圆形百叶窗，百叶窗宽度 240 mm - 材料: 铝 EN AW 6060 T66 - 表面: 压制空白，阳极氧化 E6 / EV1，C31 – C35，粉末涂层 RAL Classic，DB 701 – DB 703，NCS-S 和珍珠效果可根据要求提供 - 技术图纸: PDF，DWG，DXF，DWG 3D 可用 - 盖板类型: DD-240-R - 设计: 带圆形切口的盖板，sonal D，用于百叶窗 sonal D-240 - 材料: 铝 EN AW-5754 H22 - 表面: 压制空白，阳极氧化 E6 / EV1，C31 – C35，粉末涂层 RAL Classic，DB 701 – DB 703，NCS-S 和珍珠效果可根据要求提供 - 技术图纸: PDF，DWG，DXF 可用 - 盖板类型: DD-240-N - 设计: 带圆形切口的盖板，sonal D，用于百叶窗 sonal D-240 - 材料: 铝 EN AW-5754 H22 - 表面: 压制空白，阳极氧化 E6 / EV1，C31 – C35，粉末涂层 RAL Classic，DB 701 – DB 703，NCS-S 和珍珠效果可根据要求提供 - 技术图纸: PDF，DWG，DXF 可用 - 立柱类型: RL-120-40 - 设计: 矩形立柱 sonal D，用于百叶窗 sonal D-150 至 D-450，设计用于可移动系统 - 材料: 铝 EN AW 6060 T66 - 表面: 压制空白，阳极氧化 E6 / EV1，C31 – C35，粉末涂层 RAL Classic，DB 701 – DB 703，NCS-S 和珍珠效果可根据要求提供 - 技术图纸: PDF，DWG，DXF，DWG 3D 可用 产品描述: MLL Hamburg 的 MLL 太阳能保护系统 HB-H-240-ND-00 是由椭圆形铝制大百叶窗组成的遮阳篷。该系统是一个水平悬臂遮阳篷，配有水平排列的 sonal D-240 型百叶窗。百叶窗的连接通过立柱型材直接或通过间隔支架连接到现场的子结构。百叶窗的倾斜度可以通过线性驱动器进行调整。百叶窗的倾斜度可以在约 0° - 110° 的范围内无级调整。 表面: - 压制空白，阳极氧化 E6 / EV1，C31 – C35，粉末涂层 RAL Classic，DB 701 – DB 703，NCS-S 和珍珠效果可根据要求提供 应用领域: - MLL 的可移动太阳能保护系统，用于安装在玻璃表面上方，安装在现场的子结构上 使用领域: - 用于室内和室外使用 - 作为视线、眩光、热量、太阳保护 结构: - 太阳能保护系统预装配，分为单个部件交付 所需配件: - 用于固定到现场子结构的固定材料 可选配件: - 手动调整选项 技术数据: - 安装: 带标准盖板的百叶窗，调整杆和线性驱动器安装在立柱型材上。立柱型材用于安装在现场的子结构上。 - 百叶窗: sonal D-240 - 百叶窗尺寸: 240 x 47 mm - 百叶窗间距: 标准间距 235 mm，其他间距可选 - 倾斜角度 / 调整角度: 约 0° - 110°，无级 - 跨度: 约 3200 mm（或根据静态计算） - 材料: 所有型材均由铝 EN AW 6060 T66 制成，盖板由铝 EN AW 5754 H22 制成 - 建筑产品: 是 / 根据 DIN EN 10204 的工厂证书 特点 / 技术规格: - 水平悬臂 - 可移动设计 - 水平百叶窗 - 椭圆形百叶窗 - 百叶窗宽度 240 mm - 百叶窗跨度约 3200 mm - 手动或电动马达操作 - 可调角度约 0° - 110°，无级
