遮阳伞户外红外取暖器 INFRAROTHEIZSTRAHLER LOW GLARE

电动用于露台户外

概述
使用适配于 SCHATTELLO 或 ALBATROS 中柱伞的大型遮阳伞专用红外加热器，将其转变为舒适的室外区域。红外加热直接加热被照射的表面，无需预热即可立即提供舒适感，即使在低温或微风条件下也能生效。仅使用机壳带开关的加热器。

加热器与照明示例

• LED 照明：高效 LED 灯条，每条 6 W，可选暖白或 RGB‑W。
• 红外加热器：每台 1400 W，防护等级 IP24，可在机壳处单独开关，双抛物面反射器以提高效率和寿命，低眩光 IR 管。
• 配电箱：按接线图在隐蔽箱体内完成全部布线，避免线缆混乱并保持伞体美观。
• 布线：从配电箱直接向加热器供电，使用专用连接器和符合 VDE 的橡胶电缆；连接器防护等级 IP68（防水）。
• 旋转支架：将加热器固定在骨架端部的专利旋转支架，允许 90° 旋转并在伞关闭时留在伞上（开合时无需拆卸）。
• 供电方式：通过伞杆布线，保护电缆免受机械损伤。

产品详情

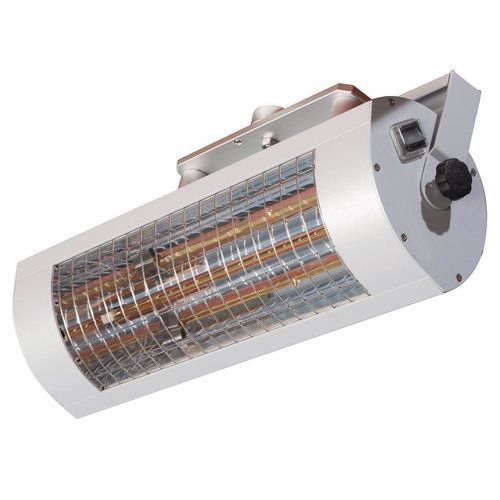

红外加热器直接且均匀地加热目标表面，无需预热。用户可立即感受到辐射热，即使在微风下亦然。仅使用机壳带开关的加热器。展示产品：Low Glare 红外加热器（页面描述版本 1400 W）– 货号 200430。
可选颜色：

• RAL 9010 纯白（哑光，粗糙表面）
• RAL 9006 白铝（哑光，粗糙表面）
• 支持定制颜色

配备 W‑MAY 插头 IP68，230 V，50 Hz，防飞溅 IP24（ENEC）。

旋转支架与旋转间隔套
加热器可安装在固定于骨架端部的旋转支架上。专利机构允许 90° 旋转并在伞关闭时保持加热器就位。如空间不足无法使用旋转支架，可将旋转间隔套直接拧在配电法兰上；集成旋转联轴器避免拆卸加热器。

• 旋转支架 SCHATTELLO：货号 202040。对于某些尺寸，建议使用旋转间隔套（货号 200578）。
• 旋转支架 ALBATROS：货号 200577。对于某些尺寸，建议使用旋转间隔套（货号 200578）。
• 旋转间隔套：货号 200578。闭伞前可单独旋转；集成旋转联轴器。

旋转间隔套的尺寸建议

• SCHATTELLO 推荐示例：6 x 6 x 6 m（带檐）、Ø 3 m、Ø 4 m、Ø 5 m、2 x 2 m、2.5 x 2.5 m、3.5 x 3.5 m、2 x 3 m、2 x 4 m、2.5 x 3 m、2.5 x 3.5 m、4 x 4 x 4 m。
• ALBATROS 推荐示例：Ø 4 m、Ø 4.5 m、Ø 5 m、Ø 5.5 m、Ø 6 m、Ø 7 m、3.5 x 3.5 m、3 x 4 m、3 x 6 m、3.5 x 7 m（带檐）、4 x 8 m（带檐）、5 x 5.85 m（带檐）。

可能的安装位置
根据伞的形状和分段数量，可采用多种加热器布局（示例）：

• 8 片，圆形
• 12 片，圆形
• 8 片，方形
• 8 片，矩形
• 12 片，圆形，4 台加热器
• 12 片，圆形，6 台加热器
• 12 片，方形，4 台加热器
• 12 片，方形，6 台加热器

安全与节能选项

• 自动重启保护：货号 202051。防止在伞关闭时误启动加热器，避免在篷布下产生可能损坏材料的高温聚集。
• 配电箱压钮式定时器：货号 202050。允许定时开启（例如 15 分钟），以控制能耗。
• 桅杆用拨动按钮定时器：货号 353017。如果配电法兰安装高度超过 2 米，建议使用；安装于桅杆约 85 cm 处以便操作。

特性 / 技术规格

• 每台额定功率：1,400 W（页面所述版本）。
• 管型：IR Low Glare（降低眩光）。
• 反射器：双抛物面反射器以提高效率和寿命。
• 加热器防护等级：IP24（防飞溅）— 符合 ENEC。
• 接头：W‑MAY 插头 IP68。
• 电压 / 频率：230 V，50 Hz。
• 配电箱：支持对各设备单独控制并实现隐蔽布线。
• 电缆和连接器：符合 VDE 的橡胶电缆；防水连接 IP68。
• 开关：每台加热器在机壳上配有开关。
• 支架：专利旋转支架（90° 旋转）和可用的旋转间隔套（货号 202040、200577、200578）。
• 安全选项：自动重启保护（202051）及定时器（202050、353017）用于节能。
