耐腐蚀收集器 FRONT

产品概述

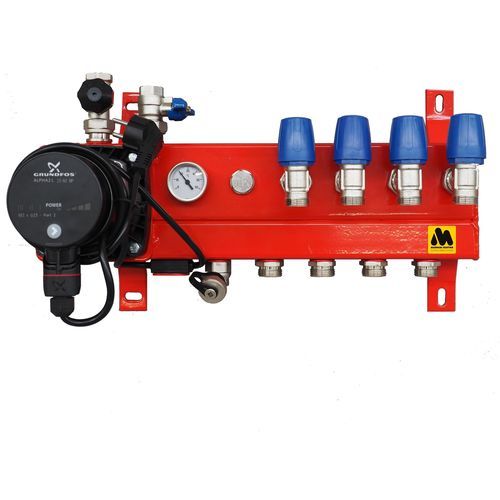

MAGNUM Front Steel 控制单元为紧凑型采暖分配器，机体采用热镀锌并涂覆环氧层钢板制成。标配 Grundfos A-Label 泵及上部一次侧连接。该泵为恒压运行，在回路通过执行器关闭时可自动适应。在混合阀关闭且处于水力活动配置时，分配器对一次侧基本保持水力中性。

型号 (Art.nr. | 描述 | 尺寸)
Art.nr. | 描述 | 尺寸
W41001 | MAGNUM Front Steel 1 回路 incl. A-Label 泵 | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2 回路 incl. A-Label 泵 | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3 回路 incl. A-Label 泵 | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4 回路 incl. A-Label 泵 | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5 回路 incl. A-Label 泵 | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6 回路 incl. A-Label 泵 | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7 回路 incl. A-Label 泵 | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8 回路 incl. A-Label 泵 | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9 回路 incl. A-Label 泵 | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10 回路 incl. A-Label 泵 | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11 回路 incl. A-Label 泵 | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12 回路 incl. A-Label 泵 | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13 回路 incl. A-Label 泵 | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14 回路 incl. A-Label 泵 | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15 回路 incl. A-Label 泵 | 975 x 235 x 185 mm

适用
采暖锅炉 | V
热泵 | X
太阳能热（配缓冲罐） | V
颗粒炉 | V
区域供热 | X（可根据要求）

规格（项目 | 可用）
进水阀 | V
进水恒温器 | V
泵 | V
流量计 | X
温度计 | V
压力表 | X
排气阀 | V
回水阀 | V
回水 RTL 阀 | X
控制阀混合量 | V
供回水之间截止阀 | X
检测 | CE

技术细节

• 机体材质：热镀锌并涂覆环氧层的钢
• 配备温度计、排气阀和超限安全装置
• 标配节能型 Grundfos A-Label 泵（恒压）
• M30 x 1.5 恒温组阀兼容 MAGNUM 执行器
• 组连接适配 3/4" Eurocone 接头
• 一次侧连接 1/2"（8 回路及以上为 3/4"）
• 标配安装材料
• 阀门为恒温预配置，带浸入管的温控旋钮
• 包含浸入式双金属温度计
• 排气阀 1/2"，1/2" 二件式蓝色球阀
• LTV 分配器用阀芯

包装内容

• 压力测试报告
• 安装说明
• 保修证书
• MAGNUM Front Steel 分配器

保修
MAGNUM Basic Steel：机体保修 5 年，配件保修 2 年。

特点 / 技术规格

• 机体材质：热镀锌并涂覆环氧层的钢
• 标准泵：Grundfos A-Label（恒压）
• 温度计：包含浸入式双金属温度计
• 排气阀：1/2"
• 组连接：适配 3/4" Eurocone
• 恒温组阀：M30 x 1.5（兼容 MAGNUM 执行器）
• 一次侧连接：1/2"（8 回路及以上为 3/4"）
• 包含安装材料和安全装置
• 提供 1 至 15 回路配置（见型号）
