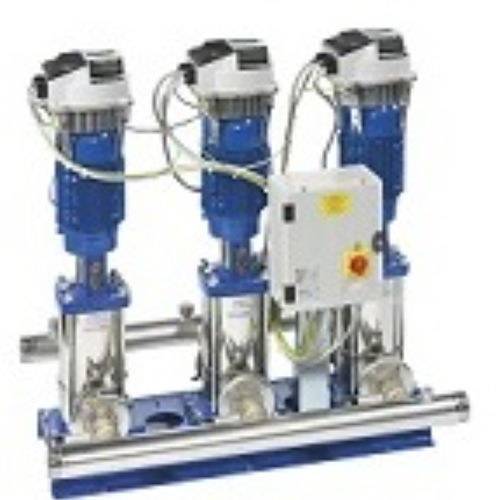

水泵 GHV

电机金属

概述
此 CAD 中心页面列出 GHV 系列增压装置，提供各型号的配置详情以及可下载的 CAD 文件（2D/3D）。每个型号条目通常包含服务泵数量、服务泵系列、液压配置、单向阀位置和控制柜电源信息。许多型号提供 2D 与 3D 预览。

型号编码与关键信息
GHV 型号编码包含配置信息：组别 / 服务泵液压 / 控制柜代码。代表性示例：

• GHV10/5SV11F015T/2/PMA — 服务泵数量：10（=1 台服务泵）；服务泵系列：e-SV；液压：5SV；单向阀：出水侧；控制柜：/2 = 单相 1 x 230 V
• GHV10/10SV04F015T/4/PMA — 服务泵数量：10（=1 台服务泵）；服务泵系列：e-SV；液压：10SV；单向阀：出水侧；控制柜：/4 = 三相 3 x 400 V
• GHV20/10SV02F007T/2 — 服务泵数量：20（=2 台服务泵）；服务泵系列：e-SV；液压：10SV；单向阀：出水侧；控制柜：/2 = 单相 1 x 230 V

可用文档类型（按型号）

• 2D (.dxf) — 按型号参考的可下载 ZIP 包
• 3D (.stp) — 按型号参考的可下载 ZIP 包
• 2D 预览 PNG
• 3D 预览（Web/3D 查看器）

注意
所有 CAD 下载以包含 CAD 数据的 ZIP 压缩包提供；许多型号包含 PNG 预览和 3D 查看。页面不显示产品价格或 EAN 码。

技术参数

• 系列：GHV
• 产品类型：增压装置 / 泵组（GHV 系列）
• 服务泵数量：显示的选项包括 10（1 台）、20（2 台）、30（3 台）、40（4 台）
• 服务泵系列：e-SV
• 液压选项：3SV、5SV、10SV、15SV、22SV 等
• 单向阀位置：出水侧（标准）
• 控制柜电源代码：/2 = 单相 1 x 230 V；/4 = 三相 3 x 400 V
• 每型号可用 CAD 格式：2D (.dxf 在 ZIP)、3D (.stp 在 ZIP)、PNG 预览、3D 查看器
