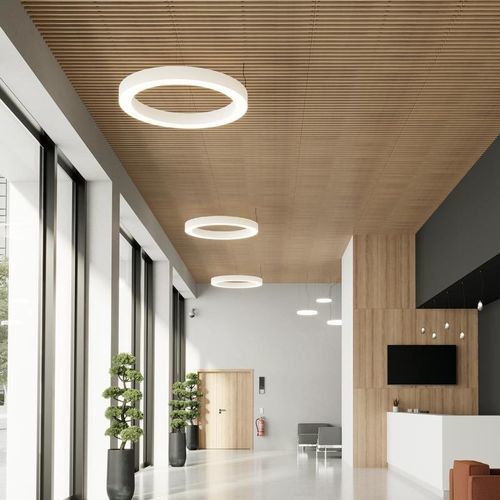

吊顶天花板隔音板 LAŌ 2.4.8

黄杉木实木栎木

简要说明
适用于标准 T24 格栅吊顶的实木吸声面板。模块为适配 1200 x 600 mm 格栅；面板标称尺寸 1199 x 600 mm。松木板条表面，可拆卸并便于维护。

快速且易于安装

• 快速的安装和拆卸系统，单人即可操作。
• 设计用于简化现场安装与维护作业。

用于 T24 格栅的 1200 x 600 mm 模块
适用于 1200 mm 格距的标准 T24 吊顶格栅。安装时可遮蔽龙骨框架，确保面板位置精确对齐。安装在黑色 T24 框架上，最大均布荷载为 13.5 kg/m2，符合适用标准和施工规范。Laudescher 不提供所有结构件。

隐形边框 / 固定系统
装配可隐藏框架。按 NF EN 13964 和 DTU 58-1 在 T24 框架上安装。

自下而上安装 - 专利申请中
专利系统允许从下方安装，无需进入风道空间。该方法允许添加标准的后置吸声板（不含）：先安装隔声/吸声材料，然后以一次快速动作固定 Laō 面板。

可拆卸面板
面板可拆卸，便于维护和对天花板上方设施的检修。

多样的型号与饰面

• 6 种指接拼接松木饰面与 1 种实木松木饰面。
• 6 种有边板条型号与 6 种平板条型号。
• 示例饰面/颜色：Natural、Douglas、Oak、White oak、Honey、White。

声学性能
加权吸声系数：αw = 0.90*；吸声等级 A。声学数据（αp、αw、吸声等级）按 ISO 11654 计算（Laō + LR 20 mm 吸声补强于 E316 mm 风道）。声学吸声测量按 ISO 354 执行。

饰面 / 耐火反应
根据饰面不同，符合 Euroclass B-s1,d0 或 B-s2,d0。指接拼接松木饰面：阻燃漆饰面，Euroclass B-s2,d0，带保护漆。天然实木松木饰面：经高压釜（autoclave）防火处理，Euroclass B-s1,d0。

背面 / 兼容的吸声板
兼容的后置吸声补强为带黑色无纺布表面的矿棉吸声板（600 x 600 mm；厚度 20 或 22 mm）。这些吸声板不由 Laudescher 提供。

环境指标

• 生产阶段（指接拼接松木）：-5.87 kg CO2 eq/m2。
• IC 组件（指接拼接松木）：0 kg CO2 eq/m2。

产品页引用的文档与下载
产品说明书、声学证书、色卡、FDES 文件（见产品下载）。

特性 / 技术规格

• 名称：Laō 2.4.8
• 面板尺寸：1199 x 600 mm（模块描述适用于 T24 格栅 1200 x 600 mm）
• 板条截面：20 mm（面） x 42 mm（高度）
• 板条间距：80 mm
• 板条中心距：100 mm
• 黑色边缘后置对抗板条：20 mm（面） x 42 mm（高度）
• 黑色中央后置对抗板条：20 mm（面） x 28 mm（高度）
• 总厚度：66 mm
• 表面质量（松木）：6.40 kg/m2
• 开口率：80%
• 在 T24 框架上的最大建议均布荷载：13.5 kg/m2
• 声学：αw = 0.90*；吸声等级 A（与指定后置吸声补强组合时，按 ISO 354 / ISO 11654 测量/计算）
• 耐火反应：根据饰面不同为 Euroclass B-s1,d0 或 B-s2,d0
• 固定系统：在 T24 框架上安装；装配可隐藏框架；按 NF EN 13964 和 DTU 58-1 安装
• 安装：专利申请中系统，支持自下而上安装；面板可拆卸以便维护
• 可用型号 / 饰面：6 种指接拼接松木饰面，1 种实木松木饰面；多种板条轮廓和颜色/饰面选项
