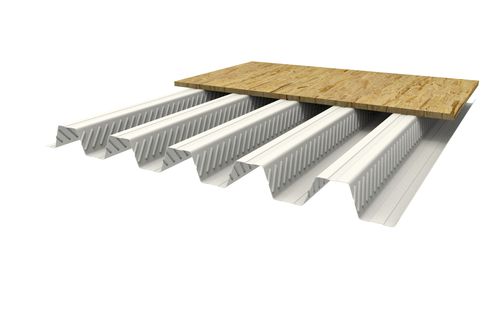

金属波纹板 JI 60-160-800

钢自承重

描述
JI 60-160-800 是一种在腹板上带凸台的肋形钢板，用于成型并加强混凝土组合楼板。该组合楼板符合 2020 年 7 月发布的 PACTE 专业建议。JI 60-160-800 若为预涂层产品，则涂漆表面为 SO 面。JI 60-160-800 的生产通过了 QB03 质量认证，证书编号 362-521。

尺寸
长度：最小 1500.0 mm / 最大 13600.0 mm
宽度：最大 800.0 mm

厚度与重量

• 0.75 mm : 9.13 kg/m²
• 0.88 mm : 10.71 kg/m²
• 1.00 mm : 12.17 kg/m²

一般特性
材料：钢 S320 GD
可用涂层：Interieurcoating 912 (15 µ) — 仅作为室内建筑应用的基础涂层；Galva

标准与参考
镀锌钢：NF EN 10346:2015 - NF EN 1090-4:2018 - 公差依据 NF EN 10143:2006 - NF P34-310:2017
卷材涂层：NF EN 10169:2022 - NF EN 1090-4:2018 - NF P34-301:2017
公差：EN 1090-4:2018（几何）
计算：用于钢-混凝土组合楼板的 PACTE 2020 专业建议

生产与认证
生产经 QB03 认证，证书编号 362-521。

特性 / 技术规格

• 产品名称：JI 60-160-800
• 类型：用于组合楼板的肋形钢板
• 材料：钢 S320 GD
• 长度：1500.0 mm 至 13600.0 mm
• 最大宽度：800.0 mm
• 可用厚度及每平方米重量：0.75 mm (9.13 kg/m²), 0.88 mm (10.71 kg/m²), 1.00 mm (12.17 kg/m²)
• 涂层：Interieurcoating 912 (15 µ) — 预涂时涂漆面为 SO 面；Galva
• 合规性与标准：NF EN 10346, NF EN 1090-4, NF EN 10143, NF P34-310, NF EN 10169, NF P34-301；用于计算的 PACTE 2020 建议
• 质量认证：QB03 证书号 362-521
