外墙夹芯板 JI VULCASTEEL WALL LINÉAIRE

室内装潢墙面电镀钢表面

概述

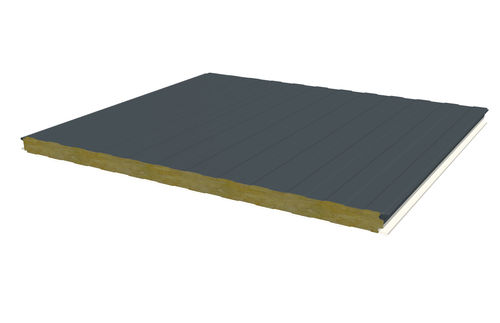

JI Vulcasteel Wall（线性型）是一种带可见固定件的保温夹芯墙板，外观为低调的线性轮廓。其矿物纤维（岩棉）芯材可选厚度达240 mm，提供优异的耐火性能、良好的隔声性能和有效的保温性能。该面板可快速进行水平或垂直安装，适用于室内和室外，在需要防火和声学性能的农业、工业、商业和住宅项目中应用广泛。

尺寸

• 长度：最小 2,500 mm / 最大 14,000 mm
• 最大有效宽度：1,130 mm

厚度与重量

• 50 mm：14.15 kg/m²
• 60 mm：15.15 kg/m²
• 80 mm：17.14 kg/m²
• 100 mm：19.14 kg/m²
• 120 mm：21.14 kg/m²
• 150 mm：24.13 kg/m²
• 175 mm：26.63 kg/m²
• 200 mm：29.13 kg/m²
• 240 mm：33.12 kg/m²

特性

• 材料：钢板 S280 GD
• 可见固定件，线性轮廓
• 快速安装：水平或垂直
• 适用于室内和室外使用

涂层 / 可选项
可选涂层：Essential (25 µ)、Ultra、Ultra-X。覆盖从标准户外使用到严苛环境的多种耐久性选项。HPS 200 Ultra 在防火等级方面单独处理。

参考标准

• 镀锌钢：EN 10346:2015 - 公差按 EN 10143:2006
• 卷材涂层：EN 10169:2022
• 几何 / 公差：EN 14509:2013
• 计算：EN 14509:2013

保温材料

• 芯材：矿物纤维（岩棉）
• 防火等级：A2-s1,d0（除 HPS 200 Ultra 外的所有涂层）依据 EN 13501-1:2019

保温参数表
厚度 (mm) | U (W/m²K) | R (m².K/W)
50.0 | 0.82 | 1.2
60.0 | 0.71 | 1.4
80.0 | 0.53 | 1.85
100.0 | 0.43 | 2.3
120.0 | 0.36 | 2.75
150.0 | 0.29 | 3.45
175.0 | 0.25 | 4.0
200.0 | 0.21 | 4.65
240.0 | 0.18 | 5.45

适用场景

• 农业建筑
• 工业设施
• 商业与办公建筑
• 住宅建筑

技术规格

• 产品名称：JI Vulcasteel Wall（线性型）
• 材料：钢板 S280 GD
• 芯材 / 保温：矿物纤维（岩棉）
• 防火等级：A2-s1,d0（EN 13501-1:2019，标准涂层时）
• 长度范围：2,500 mm 至 14,000 mm
• 最大有效宽度：1,130 mm
• 可选厚度：50 / 60 / 80 / 100 / 120 / 150 / 175 / 200 / 240 mm
• 涂层选项：Essential (25 µ)、Ultra、Ultra-X
• 标准：EN 10346:2015、EN 10169:2022、EN 14509:2013、EN 13501-1:2019
