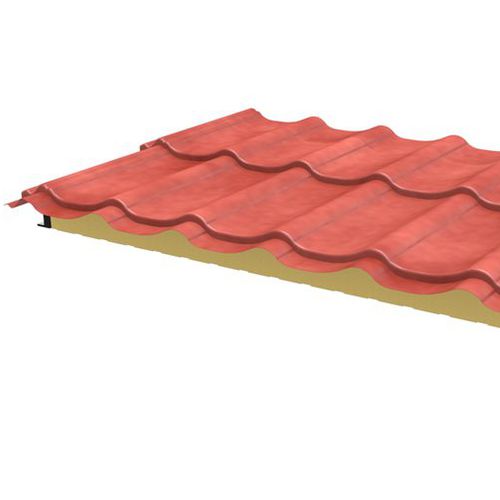

屋顶夹芯板 JI Permapan 1100

电镀钢表面钢表面PIR 聚亚安酯内芯

产品概述
JI Permapan 1100 是一种瓦型夹芯屋面板，采用聚异氰脲酸酯（PIR）隔热芯材和经典瓦形型材。相比传统屋面瓦，该产品更轻、维护需求低，表面采用镀锌钢材以提高耐候性。适用于住宅、农业、工业和商业（第三产业）建筑的新建与改造。面板提供多种长度和饰面，可与公司屋面瓦板配合使用以实现一体化方案。

尺寸
长度：最小 2100.0 mm / 最大 10000.0 mm
宽度：最大 1100.0 mm

厚度与重量

• 40 mm：9.52 kg/m²
• 60 mm：10.42 kg/m²
• 80 mm：11.32 kg/m²
• 100 mm：12.22 kg/m²
• 120 mm：13.12 kg/m²

特性

• 材料：钢 S250 GD
• 型材：经典瓦型

涂层选项

• Grandem (40 µ) — 适用于外墙建筑及一般工业用途：瓦、覆层等

参考标准

• 镀锌钢：EN 10346:2015 — 公差按 EN 10143:2006
• 卷材涂层：EN 10169:2022
• 几何公差：EN 14509:2013
• 计算方法：按 EN 14509:2013 的统一适用方法

隔热材料

• 芯材：聚异氰脲酸酯（PIR）
• 耐火等级：根据 EN 13501-1:2019 为 B-s2,d0

隔热表
隔热厚度表 (mm) | U (W/m²K) | R (m².K/W)
40.0 | 0.47 | 2.1
60.0 | 0.33 | 3.0
80.0 | 0.26 | 3.9
100.0 | 0.21 | 4.8
120.0 | 0.18 | 5.55

说明
该面板可提供多种长度（2100 mm 至 10000 mm）及最大宽度 1100 mm。不同厚度选项可满足多种热性能和面密度要求。产品设计便于快速安装且维护需求低，适用于住宅、农业、工业及商业建筑。

技术规格

• 型号：JI Permapan 1100
• 品牌：Joris Ide
• 型材：瓦型
• 芯材隔热：PIR（聚异氰脲酸酯）
• 表面材料：钢 S250 GD
• 长度范围：2100.0 mm — 10000.0 mm
• 最大宽度：1100.0 mm
• 可选厚度：40 / 60 / 80 / 100 / 120 mm
• 面板重量：40 mm = 9.52 kg/m²; 60 mm = 10.42 kg/m²; 80 mm = 11.32 kg/m²; 100 mm = 12.22 kg/m²; 120 mm = 13.12 kg/m²
• 涂层示例：用于外部建筑的 Grandem (40 µ)
• 防火等级：B-s2,d0 (EN 13501-1:2019)
• 标准：EN 10346:2015、EN 10169:2022、EN 14509:2013
