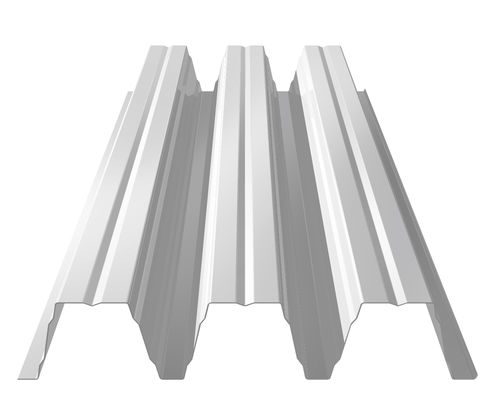

褶皱金属板 JID 158-250-750

钢用于屋顶

产品概述
JID 158-250-750 是一种用于平屋面系统（最小坡度3%）的钢制结构楼承板型材。具有较高的承载能力和大跨越能力，适用于大型工业与商业建筑（仓库、物流中心、工厂）。型材设计可减少中间支撑，并提供多种长度与表面处理以满足不同建筑要求。

应用

• 最小坡度3%的平屋面
• 大跨越的工业与商业建筑（仓库、物流中心、工厂）

尺寸
长度: 最小 1500.0 mm / 最大 23800.0 mm
宽度: 最大 750.0 mm

厚度与重量

• 0.75 mm: 11.78 kg/m²
• 0.88 mm: 13.82 kg/m²
• 1.00 mm: 15.7 kg/m²
• 1.25 mm: 19.63 kg/m²

材料
钢材 S320 GD

涂层 / 表面处理（选项见产品页面）

• Interieurcoating 912 (15 µ) — 仅用于室内建筑应用的基础涂层
• Galva — 镀锌表面处理

参考标准

• 镀锌钢: EN 10346:2015 / EN 1090-4:2018 - 公差依据 EN 10143:2006
• 卷材涂层: EN 10169:2022 / EN 1090-4:2018
• 几何公差: EN 1090-4:2018
• 计算规范: EN 1993-1-3:2006

可用技术文件（名称）

• 技术数据表: JID 158-250-750
• 搬运与存储指南（图示）
• EPD: 屋面 / 墙面 / 楼承板与天花板用型钢
• FM Approval - 合格证书 - Highdecks - N° PR456652
• JID 158-250-750 图纸 (PDF / DWG / DXF)

备注
该型材为平屋面系统设计；提供多种长度和涂层。结构计算请遵循所列 EN 标准。

技术参数 / 规格

• 产品名称 / 型号: JID 158-250-750
• 材料: 钢 S320 GD
• 长度范围: 最小 1500.0 mm — 最大 23800.0 mm
• 最大宽度: 750.0 mm
• 可用厚度与面重: 0.75 mm = 11.78 kg/m²; 0.88 mm = 13.82 kg/m²; 1.00 mm = 15.7 kg/m²; 1.25 mm = 19.63 kg/m²
• 建议屋面坡度: 最小 3%
• 涂层选项: Interieurcoating 912 (15 µ) — 室内用; Galva (镀锌)
• 适用标准: EN 10346:2015, EN 1090-4:2018, EN 10143:2006, EN 10169:2022, EN 1993-1-3:2006
