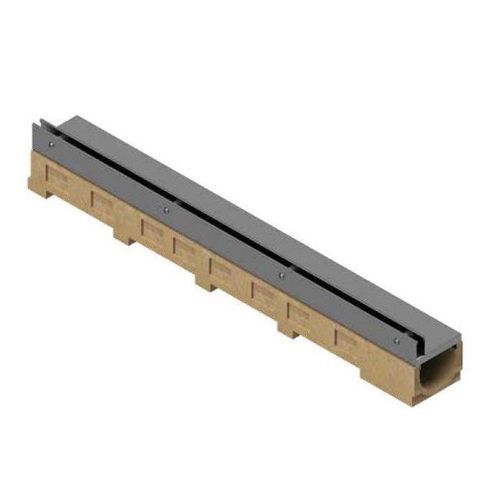

中央缝隙式排水槽 INZA O100

带网格树脂混凝土电镀钢

产品概述
暗装裂缝渠道 INZA O100，渠道体为聚合物混凝土制成，配有用于铺装的裂缝格栅（铺装高度 H25 或 H50 mm），格栅材料可为镀锌钢或 AISI304 不锈钢。按 UNE EN1233 规定为荷载等级 A15。内宽 100 mm；外高随格栅的铺装深度而变化。模块采用榫槽连接，并设有开口预刻以便开出排水口。裂缝内宽 15 mm，格栅上缘折边以加强暴露部位。某些格栅的净通行宽为 17 mm。

变体 / 典型配置

• 聚合物混凝土渠道 S100H60，配隐藏式裂缝格栅 OTGH25（镀锌钢）— 中央裂缝，净通行 17 mm，铺装高度 25 mm，荷载等级 A15，渠道高度 25 mm，长度 1000 mm；外形尺寸示例：138x85x1000 mm。
• 聚合物混凝土渠道 S100H100，配隐藏式裂缝格栅 OTGH25（镀锌钢）— 中央裂缝，净通行 17 mm，铺装高度 25 mm，荷载等级 A15，长度 1000 mm；外形尺寸示例：138x125x1000 mm。
• S100H60 配隐藏式裂缝格栅 OLIH25（镀锌钢）— 侧向裂缝（L 形），净通行 17 mm，铺装高度 25 mm；外形尺寸示例：138x85x1000 mm。
• S100H100 配隐藏式裂缝格栅 OLIH25（镀锌钢）— 侧向裂缝（L 形），净通行 17 mm，铺装高度 25 mm；外形尺寸示例：138x125x1000 mm。
• 可配置格栅高度 H = 25 mm 或 H = 50 mm，外部渠道高度为 60 mm 或 100 mm，格栅材料可选镀锌钢或 AISI304 不锈钢。

附加信息（产品属性）
格栅材料：镀锌钢、AISI304 不锈钢
格栅高度：H = 25 mm（行人）；H = 50 mm（行人）
裂缝类型：中央裂缝 — 倒“T”型格栅；侧向裂缝 — L 型格栅
渠道外部高度：60 mm、100 mm

特性 / 技术规格

• 渠道主体：聚合物混凝土。
• 格栅材料：镀锌钢或 AISI304 不锈钢。
• 渠道内宽：100 mm。
• 格栅铺装高度：H = 25 mm 或 H = 50 mm（取决于地面饰面）。
• 可选外部渠道高度：60 mm 或 100 mm（随所选格栅/铺装高度而变化）。
• 裂缝内宽：15 mm；典型净通行：17 mm（取决于格栅类型）。
• 格栅类型：中央裂缝（倒T）和侧向裂缝（L 型）。
• 荷载等级：A15（符合 UNE EN1233）。
• 标准渠道单元长度：1000 mm。
• 示例外形尺寸（视型号而定）：138 x 85 x 1000 mm 或 138 x 125 x 1000 mm。
• 特点：用于拼接的榫槽连接；开口预刻；格栅上缘折边以加强暴露侧。
