缝隙式排水槽

倾斜不锈钢用于公共空间

概述
INZA SR 槽缝式排水沟为不锈钢线性排水系统，适用于工业、商业及城市环境中对雨水和工艺废水的受控排放。模块化、密封设计结合了欧米伽型截面与 V 型底部及 20 mm 缝隙，能提高流速并降低沉积物积累。

主要特性

• 材料：AISI 304 或 AISI 316L 不锈钢。
• 缝隙开口：20 mm。
• 通道几何：欧米伽型内腔，V 型（收窄）底部提高流速并促进自洁行为。

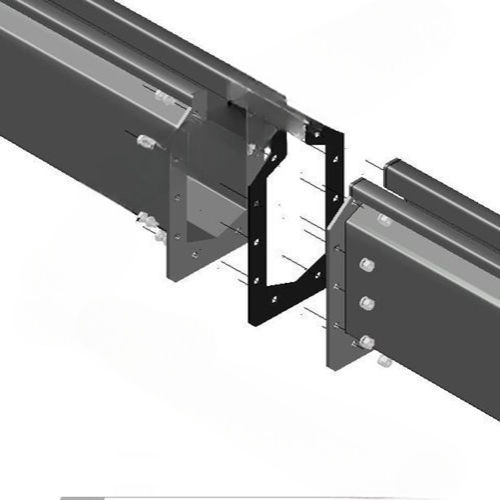

• 模块化系统：直线段、弯头、角件、检修井和虹吸式出口，通过不锈钢拼接板和螺钉并配 EPDM 垫圈实现密封连接。
• 直线段长度：每段最长可达 3 m；带内置坡度的连续线路在排水间可达 24 m。
• 内置坡度：通常约 0.66% 至 2%，视配置与长度而定。
• 出口类型：底部焊接直接出口或带可拆卸虹吸器与固体收集篮的不锈钢地面排水；提供垂直/水平出口形式。
• 锚固与加固：混凝土连接用钢制锚固件；侧翼加固可选 NBR 橡胶型材或方形不锈钢型材以防止变形；可选螺纹调平脚。
• 卫生性与耐久性：不锈钢材质耐腐蚀、易清洁，符合食品、制药等需高卫生标准的要求。

应用

• 需要频繁清洗和严格卫生控制的工业设施（生产区、工艺区）。
• 酒庄、油厂、肉类加工及灌装厂。
• 实验室、医院等卫生环境。
• 需要嵌入路面或板面的隐蔽线性排水的商业与城市区域。
• 需将车轮接触面积降至最低的工业交通区域。

优势

• 模块化、可适配的解决方案，便于定制化设计。
• 螺栓密封连接减少泄漏风险。
• 内置坡度与 V 型底部带来高水力效率；固体输送能力强，维护需求低。
• 机械强度适用于工业交通且轮胎接触面小。
• 减少复杂地面坡度的需求，便于地面设计。
• 无活动部件；安装维护简便。
• 外观简洁，便于整合至装饰性或工业性路面。

技术参数 / 规格

• 系列 / 型号：INZA SR。
• 材料：AISI 304 或 AISI 316L 不锈钢。
• 缝隙宽度：20 mm。
• 通道形状：欧米伽型内腔，V 型底（自洁效果）。
• 直线段长度：每段可达 3 m。
• 排水间最大连续长度：带坡度段可达 24 m。
• 内置坡度范围：约 0.66% 至 2%（依配置而定）。
• 连接：不锈钢拼接板与螺钉，EPDM 垫圈实现密封接头。
• 锚固：用于混凝土固定的钢锚；翼缘加固选项：NBR 型材或方形不锈钢型材。
• 可选配件：螺纹调平脚、检修井、弯头、角件、带可拆卸虹吸器与收集篮的不锈钢地漏。
• 典型应用：工业清洗、雨水排放、要求卫生的生产区。
• 库存与交期：标准段常备库存；发货 24–48 / 24–72 小时，视地区与产品而定。
• 示例型号：INZA SR 160（技术图示的高容量 SR 变型）。
