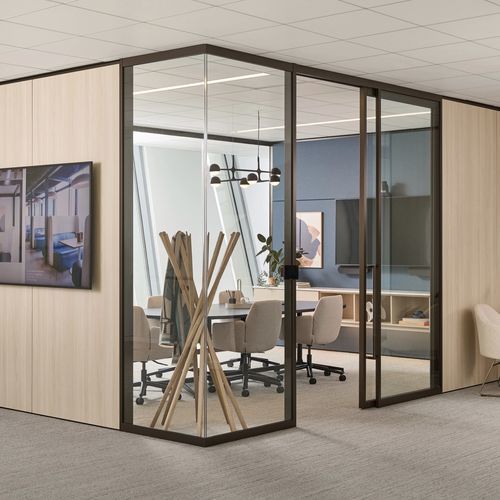

模块化隔断 4-1/2” PLATFORM 4SPACE

玻璃板实心木制

概述
4-1/2” 实心墙平台 4SPACE® 是一种现场组装的渐进式系统，由工厂制成的框架构件和模块化面板组成。该系统再现内置墙体的外观，同时支持声学控制、施工顺序灵活性及长期可重构性。

系统基础
该平台将快速连接的框架与可互换面板结合，支持设计可变性、设备集成以及高效的现场安装。典型安装顺序：框架安装、管线协调、检验，然后面板安装与收尾。

框架与面板

• 水平和垂直框架构件卡扣连接，实现可重复的对齐与快速搭建。
• 成品面板可分批发运，以配合工种顺序并保持施工现场整洁。
• 面板具备声学性能，设计便于快速定位并卡入安装。

工种配合

• 地轨可安装在地毯上或直接固定于混凝土，使墙体系统能与传统工种顺序对齐。

与主体建筑的接口

• 附加的收边部件可提升天花与地面连接处的声学密封。
• 系统可提供与周边建筑条件的无缝过渡。
• 收边饰件提供 Haworth 喷漆和粉末涂层颜色选项。

声学性能

• 可选声学面板用于吸声或隔声配置。
• 额外的收边部件与密封件可增强天花与地面接点处的声学性能。
• 3/4" (19 mm) 厚面板可支持 STC 45 或更高的隔声性能。

可切割面板与起始件

• 现场可切割面板允许最多 9" (229 mm) 的修边余量，以适应主体建筑偏差。
• 可选的喷漆铝制收边件以实现干净的成品外观。

面板逻辑

• 适用于水平和垂直应用。
• 面板分割允许将面板划分并配置以满足特定设计意图。

电气集成与技术

• 常规电气设备可安装于 Haworth 提供的电盒与密封圈内。
• 框架、电盒与面板切口之间的位置协调确保现场的精确施工。
• 大尺寸敲孔用于布线；每 8" (203 mm) 设置一处钥匙孔开口；每 1/2" (13 mm) 设置安装孔。
• 工厂加工面板可接受切口（根据材料类型每块面板最多支持 9 个切口）。
• 安装细节支持 Haworth 或第三方显示器支架及 AV 附件；工厂供给的支架支持用于表面安装 AV、艺术品及家具的胶合板背衬。

家具集成

• 集成的结构支撑可承载工作面、储物家具和壁挂家具。
• 增强的框架提供可靠的固定点，无需额外现场加固。
• 内置的安装特性简化了框架间家具与技术的集成。

门
开门和滑门选项为 4SPACE® 产品系列的一部分。开门可安装于实心墙应用；滑门需连接至 4SPACE 1-1/8" 玻璃墙平台。门型包括玻璃板门、带框单片玻璃、木门及带玻璃的木门。典型参数：

• 门高：通常为 10' (3048 mm)。
• 常见门扇宽度：36" (914 mm)、40" (1016 mm)、42" (1067 mm)、45" (1143 mm)、48" (1219 mm)。
• 门扇厚度示例：某些框架/木门选项为 1‑3/4" (45 mm)。
• 玻璃厚度示例：3/8" (10 mm) 为标准；部分选项可用 1/2" (12 mm)。
• 可选隐蔽门铰链、下沉密封、互锁旁封和辅助闭合功能，视门型而定。

过渡细节
完整的过渡选项集合支持玻璃、石膏板与实心墙系统之间的连接，包括直线、双向、三向和四向条件。选项包括带面板覆盖的隐蔽过渡柱或外露喷漆柱以实现不同的视觉效果。

材料与饰面

• 收边：提供 Haworth 喷漆和粉末涂层颜色。
• 面板表面：层压板、HPL、壁纸、金属、木材、吸音板及其他建筑饰面。
• 饰面选择支持视觉连续性或项目特定表达。

特性与性能

• 为满足要求苛刻的室内环境而设计，注重隐私、耐久性与饰面一致性。
• 在日常性能与简洁的建筑表达之间实现平衡。

资源
提供产品文档、技术数据表和安装手册作为规范与安装指南（详情见产品页面）。

规格

• 产品系列：4SPACE® 4-1/2” Platform (实心墙)。
• 框架：工厂预切并预冲孔的垂直和水平立柱；用于连接主体建筑的地轨和顶轨。
• 面板厚度：工厂与现场选项；吸音面板厚度最高可达 3/4" (19 mm)（在隔声配置中支持 STC 45+）。
• 声学等级（代表值）：层压/HPL 面板 – 48 STC；钢制面板 – 48 STC；吸音面板 – 47 STC，约 0.65 NRC（依材料而异，按测试）。
• 门：开门和滑动门选项；典型门高 10' (3048 mm)；不同门型对应多种门扇宽度和玻璃/厚度选项。
• 电气与 AV 预留：大敲孔、每 8" (203 mm) 一处钥匙孔开口、每 1/2" (13 mm) 一处安装孔；工厂提供的电盒与密封圈；面板工厂加工以接受切口。
• 现场面板修剪余量：最多 9" (229 mm)，以适应建筑偏差。
• 声学密封与收边：天花与地面收边轨配合声学泡棉和附加收边部件以增强密封和声学性能。
• 安装方法：现场组装的模块化框架 + 面板系统，旨在实现高效的施工顺序与现场灵活性。
• 合规与测试参考：声学测试按 ASTM E90；按 ASTM E413 分类；结构与玻璃标准参照 ASTM E72、ASTM E1300、ANSI/BIFMA、IBC，详见产品文档。
