可拆卸隔断 1-1/8” PLATFORM 4SPACE

模块化玻璃板铝制

概述

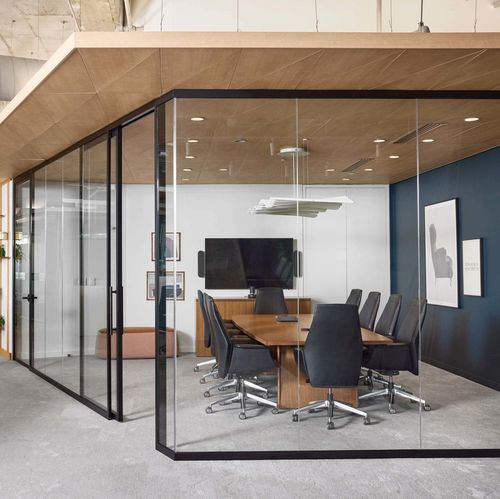

1-1/8" 玻璃隔断平台 4SPACE 是面向建筑室内的组件化单层玻璃墙系统。导轨可在现场切割以实现最大化的安装灵活性。该系统以纤薄型材和无缝过渡为特征，在保持开放感与精确度的同时，简化设计、交付与安装流程。

系统概述
部件套件式设计，包含现货组件、门型选择、五金、过渡细节、材料与饰面。通过精选的现货组件，平台支持加快项目周期，以实现快速交付和更高效的安装。

现货 / 可发货

• 从精选现货组件中选择，可构建具有可预期交期并降低采购复杂性的安装方案。

组件

• 饰件：黑色和金属银两种饰面选项。
• 门：Glass Slab、带框单层玻璃、木门、木门带玻璃。支持开启门和滑动门配置。
• 五金：圆柱锁硬件、梯形拉手（可锁/不可锁）、暗装锁舌选项、电子插舌选项。
• 过渡：玻对玻、玻对石膏板、玻对实墙的直线、双向与三向过渡选项；提供石膏板起始件与附件。
• 附件：AV 支架、会议室排期器安装支架、电盒与安装支架。

系统基础
上、下导轨高度为 2-1/2" (63.55 mm)，实现与主体结构的视觉轻质连接。可拆卸饰板便于快速接触玻璃调平器，底导轨和起始导轨均可配置。密封条以胶粘方式固定于玻璃，形成分段的玻璃美学，可横向、纵向或斜向安装。密封条按 10' (3048 mm) 长度制造，现场裁切安装。

起始导轨

• 支持将玻璃隔断安装于石膏板上。
• 含可拆卸饰板以简化施工安装。

弯曲玻璃

• 弯曲导轨节提供名义半径：24" (609.6 mm)、30" (762 mm) 和 36" (914.4 mm)。
• 可容纳厚度从 3/8" (10 mm) 至 1/2" (12 mm) 的夹层玻璃，内层厚度 0.030" (0.76 mm)。

门 — 关键要点
开启门与滑动门为不同应用与视觉需求提供选择。典型配置包括：

• Glass Slab（开启）：可选隐蔽闭门器、可选落水封。门高可达 10' (3048 mm)；门扇宽度示例：36" (914 mm)、42" (1067 mm)、48" (1219 mm)；玻璃厚度：3/8" (10 mm)。
• 带框单层玻璃（开启）：可选隐蔽闭门器、可选落水封；玻璃偏置布局以实现走廊齐平外观；门高可达 10' (3048 mm)；门厚 1-3/4" (45 mm)；门扇宽度 36"、42"、48"；玻璃厚度：3/8" (10 mm) 或 1/2" (12 mm)。
• 滑动门（Glass Slab 与带框）：标配闭合辅助；可选落水封与互锁旁通侧封；尺寸随配置而异（门高可达 10' / 3048 mm）。
• 木门与带玻璃木门选项在类似尺寸范围内可用，支持隐蔽闭门器与落水封选配。

五金 — 关键要点

• 不可锁梯形拉手：管状设计，直径 1" (25.4 mm)，总长 18" (457 mm)；适用于所有门扇类型。
• 可锁梯形拉手：带 ADA 指拨的非对称可锁梯形拉手，带地锁、SFIC 外壳；直径 1"；总长 49-3/16" (1250 mm)；适用于所有门扇类型。
• 圆柱锁：为带框单层玻璃门与 Glass Slab 开启门提供圆柱式把手锁功能；可选钥匙式或 SFIC；补片外壳与门扇导轨表面匹配。
• 暗锁舌组件：为带框门提供多样的功能与把手样式选项。
• 电子插舌：提供黑色或银色插舌板；需现场电气接线协调。

过渡
过渡件在满足规划要求的同时保持系统连续性。选项包括用于玻璃排布的内联连接器、90°–180° 可变角度的 2 向连接器，以及用于玻璃-玻璃飞越（fly-by）布置的 3 向连接器。过渡可兼容玻璃-实墙系统接口，并允许在过渡时将单层玻璃以对齐或居中方式安装。

材料与饰面
可从完整的建筑级材料与饰面范围中选择，以确保视觉连续性并满足项目表达需求：饰条与金属饰面、透明玻璃选项及其他墙体五金材料。饰条饰面包括浅青铜及其他金属饰面；玻璃选项包含多种厚度的透明玻璃。

特性与性能
该平台针对要求苛刻的室内环境进行工程设计以确保可靠性。声学性能（单层玻璃）：STC 37（按 ASTM E90 测试 / 按 ASTM E413 分类）。结构方面考虑包括承载能力（ANSI / BIFMA X5.6）、横向载荷能力（ASTM E72）、按区域要求的抗震承载及符合 ASTM E84 的不燃建筑类型材料合规性。

可持续性
认证与可持续性属性包括 GREENGUARD GOLD（低排放）、BIFMA Level 3、Living Building Challenge Declare® 列表、室内空气质量合规以及参与回收/再利用计划。材料符合适用的排放测试方法和室内空气质量标准。

特征 / 技术规格

• 系列：4SPACE 单层玻璃平台。
• 上、下导轨高度：2-1/2" (63.55 mm)。
• 密封条长度：以 10' (3048 mm) 长度制造，现场裁切。
• 支持的玻璃厚度（典型）：最小 3/8" (10 mm)；在特定应用中可支持至 1/2" (12 mm) 层压玻璃。
• 弯曲导轨名义半径：24" (609.6 mm)、30" (762 mm)、36" (914.4 mm)。
• 门尺寸（示例）：门高可达 10' (3048 mm)。叶宽示例：36" (914 mm)、40" (1016 mm)、42" (1067 mm)、45" (1143 mm)、48" (1219 mm)，視类型而定。
• 门厚（带框）：1-3/4" (45 mm)。
• 声学性能（单层玻璃）：37 STC（ASTM E90 测试 / ASTM E413 分类）。
• 五金：圆柱锁、暗锁舌套件、可锁/不可锁梯形拉手、电插舌选项。
• 认证：GREENGUARD GOLD、BIFMA Level 3、Living Building Challenge Declare®；室内空气质量合规。
• 安装方法：组件化系统、导轨现场切割、可拆卸饰板便于玻璃调平器访问、在库选项以加快交付。
