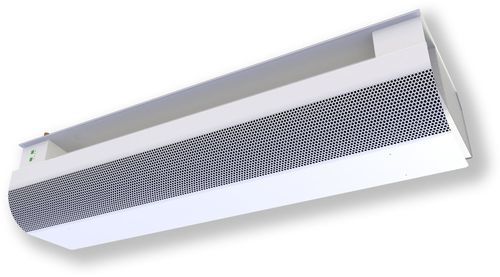

主动型冷却吊顶 HALTON CABEAM REC

规格
Halton CaBeam REC 是为船舶乘客和机组人员舱的静音舒适性与精确空气处理而设计的主动冷梁。可用于明装、暗装或一体化安装，CaBeam REC 以紧凑机体和集成功能实现高效冷却，与传统冷梁不同。

概述

• 通过穿孔前面板实现的整体回风路径
• 前面板可从任一侧开启，便于维护和清洁
• 前面板可在无需特殊工具的情况下拆卸
• 进风管连接可修改：供气腔的右侧、左侧或中间
• 换热器方向允许水管连接在任一侧
• 盘管管路为铜（管壁厚度0.9–1.0 mm），符合 EN 1057:1996；翅片为铝（可选铜）；换热器出厂承压测试；最大工作压力 1.0 MPa
• 送风管连接 D125 mm

定制
Halton CaBeam 可根据项目集成要求进行定制。可修改尺寸、容量和功能。可选配先进的数字室温控制以完善整体解决方案。

材料
部件 | 材料 | 表面处理
前面板 | 预涂镀锌钢 | 聚酯-环氧涂层，白色 RAL 9003，光泽20%*
送风腔 | 镀锌钢 |
支架 | 镀锌钢 |
盘管管路 | 铜 |
盘管翅片 | 铝（可选铜） |
*) 可定制特殊颜色

特性

• 通过穿孔前面板的整体回风路径
• 前面板可从任一侧开启，便于维护与清洁
• 前面板可在无特殊工具情况下拆卸
• 进风接口可修改（右/左/中）
• 换热器方向允许水接头在任一侧
• 铜管（0.9–1.0 mm），铝翅片（可选铜），换热器出厂压力测试
• 最大工作压力 1.0 MPa
• 送风管连接 D125 mm

工作原理
送风进入冷梁腔体，通过喷嘴和顶部送风缝扩散到舱内。喷嘴射流诱导舱内空气，沿天花板水平流动。次级空气通过梁底部的穿孔被吸入，经过换热器被冷却或加热，然后再扩散到舱内。冷却容量由根据室温控制器信号调节的给水流量控制。

安装
适用于预制舱室的便捷安装。紧凑设计和制造方式允许为项目特定安装（明装、暗装或一体化）进行修改。

设计参数

• 舱室设计温度：22°C / 50% RH
• 新风量：50–200 m3/h
• 喷嘴压力：100–200 Pa
• 显冷功率：400–1500 W（取决于盘管和水参数）
• 加热功率：300–1200 W
• 噪声级：25–30 dB(A)，增压时 <35 dB(A)
• 冷水流量：0.02–0.10 dm3/s (360 dm3/h)
• 冷水进口温度：14–16°C
• 冷水出口温度：16–19°C

尺寸与重量
盘管长度选项：600–2100 mm（例如 900、1200…）
L-5 长度：900、1200…2400 mm
示例重量：

• 900 mm 冷梁约 21.5 kg（含冷却水 +0.5 kg）
• 1200 mm 冷梁约 26.5 kg（含冷却水 +0.8 kg）

调节
制冷
建议冷却水质量流量 0.03–0.10 kg/s，使换热器温升 1–3°C。为避免冷凝，建议进水温度大于 14°C。

加热
可通过 CaBeam 内置电加热器或进水管内电加热器进行加热。电加热器包含带安全开关和手动复位的毛细管恒温器；控制为自动化，并包含空气流动检测与安全继电器。

水加热（可选）
建议加热水质量流量 0.01–0.04 kg/s，使换热器温降 5–15°C。换热器进水最大推荐温度：35–45°C。

水流的平衡与控制
使用在冷却和加热水路出口侧的调节阀对水流进行平衡。通过 ON/OFF 或比例二通/三通阀调节水质量流量以控制冷/热能力；阀门可集成到 CaBeam 中。

送风量调节
将压力表连接到测量口，测量冷梁内静压。根据给定公式计算气流。喷嘴 k 值：
NOZZLE | k (l/s) | k (m3/h)
C | 1.36 | 4.90
D | 2.09 | 7.52
E | 3.33 | 11.99

防止冷凝
相对湿度和温度变化（例如阳台门打开或长时间淋浴）可能导致盘管表面冷凝。CaBeam 可在冷水管路中配备冷凝传感器，若检测到冷凝则自动关闭冷水阀，风险消失后再打开。或者，在进水管中安装电加热器以将盘管表面保持在露点以上。冷凝传感器或进水加热可由门开关触发；当门保持打开时，冷水回路保持关闭。

维护
维护示意与编码包括：1. 前面板；2. 供气连接；3. 换热器；4. 母供气连接；5. 管路连接；6. 风道盖。前面板设计为无需特殊工具即可方便接近和清洁。

技术规格

• 产品系列 / 型号：Halton CaBeam REC（用于船舶舱室的主动冷梁）
• 安装类型：明装、暗装、集成
• 主要材料：镀锌钢前面板与送风腔；铜盘管；铝翅片（可选铜）
• 前面板表面处理：聚酯-环氧涂层，白色 RAL 9003，光泽20%（可选特殊颜色）
• 最大工作压力（水路）：1.0 MPa
• 送风连接直径：D125 mm
• 推荐冷却水质量流量：0.03–0.10 kg/s
• 推荐加热水质量流量：0.01–0.04 kg/s
• 冷水进/出设计温度：进水 14–16°C，出水 16–19°C
• 显冷功率范围：400–1500 W
• 加热功率范围：300–1200 W
• 噪声等级：25–30 dB(A)（增压时 <35 dB(A)）
• 典型新风率：50–200 m3/h
• 盘管长度选项：600–2100 mm
• 示例重量：900 mm ~21.5 kg（+0.5 kg 含冷却水）；1200 mm ~26.5 kg（+0.8 kg 含冷却水）
• 参考标准：EN 1057:1996（铜管规范）
